Verifica e Manutenzione delle Cappe a Filtrazione Molecolare e Biologiche
Guida pratica ai controlli periodici obbligatori, ai test di efficienza e alle norme di riferimento per cappe filtrate a ricircolo, aspirazioni localizzate e cappe di sicurezza biologica.
Le cappe a filtrazione e le cappe biologiche sono dispositivi di protezione collettiva (DPC) la cui efficienza può degradarsi nel tempo. Il D.Lgs. 81/08 obbliga il datore di lavoro a garantire il corretto funzionamento delle attrezzature di lavoro attraverso controlli periodici e manutenzione preventiva. Una cappa non conforme mette a rischio la salute degli operatori e la qualità dei campioni.
Le tre tipologie di cappe: caratteristiche a confronto
Prima di pianificare i controlli è fondamentale conoscere le differenze tra le tre tipologie di dispositivi, poiché ciascuna prevede test specifici e normative di riferimento distinte.
– Cappa filtrata a ricircolo
L’aria contaminata viene aspirata, filtrata tramite carboni attivi e/o HEPA, e reimmessa in laboratorio. Non richiede collegamento a canale di espulsione esterno. Particolarmente sensibile alla saturazione dei filtri.
– Aspirazione localizzata o pensile
Convoglia l’aria contaminata direttamente all’esterno del laboratorio. Può essere fissa o con braccio snodabile. L’efficienza dipende fortemente dalla vicinanza al punto di emissione degli inquinanti.

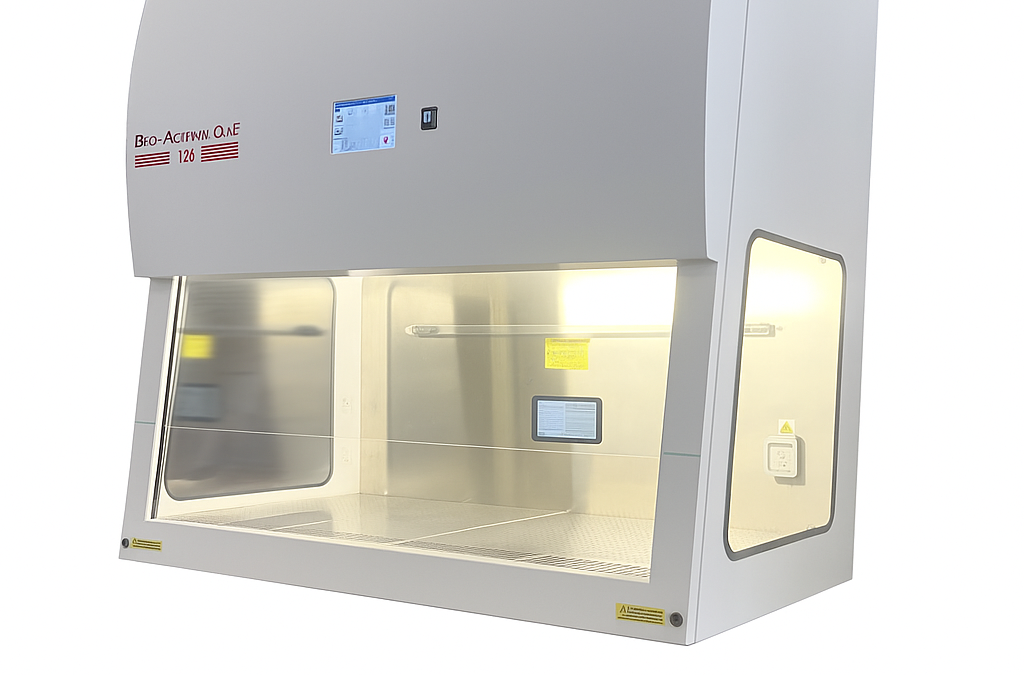

– Cappa di sicurezza biologica
Dispositivo principale nei laboratori di biologia. Può proteggere l’operatore, l’ambiente, i campioni o tutte e tre le componenti insieme, in base alla classe di appartenenza (I, II o III).
1 Cappa filtrata a ricircolo: controlli e manutenzione
Attualmente non esiste una norma di riferimento italiana dedicata alle cappe filtrate a ricircolo. I controlli si basano su linee guida internazionali: AFNOR NF X 15-211 (norma più completa per questa tipologia), UNICHIM 192/3, UNI 10996 e UNI EN 1822.
Cosa valuta la norma NF X 15-211?
La norma francese NF X 15-211 è il documento tecnico che meglio descrive le prestazioni attese di una cappa aspirante a ricircolo, valutando tre aree fondamentali:
- Contenimento — verifica che i vapori rimangano all’interno della zona di lavoro e non si disperdano verso l’operatore o il laboratorio.
- Velocità di aspirazione — misura la portata d’aria effettiva attraverso l’apertura frontale del dispositivo.
- Efficacia del sistema di filtrazione — valuta la capacità dei filtri (carboni attivi, HEPA) di trattenere le sostanze contaminanti.
Test essenziali per le cappe filtrate a ricircolo
Test di contenimento
Verifica che i vapori non fuoriescano verso l’operatore. Si utilizza un gas tracciante (es. SF6) rilasciato nell’area di lavoro con portata controllata, misurando poi la concentrazione in uscita.
Verifica della velocità frontale
Misurazione della portata d’aria mediante anemometro su più punti della griglia frontale. Valori troppo bassi indicano calo delle prestazioni o necessità di intervento sulla ventola.
Verifica del sistema filtrante
Controllo del livello di saturazione dei filtri a carboni attivi e dell’integrità dei filtri HEPA. Un filtro saturo rilascia le molecole precedentemente trattenute, diventando inutile o addirittura controproducente.
Quando tutti i pori del carbonio attivo sono occupati, le nuove molecole di inquinante esercitano pressione sulle prime, che vengono rilasciate nell’ambiente. Il filtro va sostituito tempestivamente e comunque con la frequenza indicata dal produttore.
2 Aspirazione localizzata: verifica dell’efficienza
Per le aspirazioni localizzate o pensili, il controllo periodico si concentra sulla verifica della portata della bocchetta nelle condizioni operative predefinite. Più la bocchetta è posizionata vicino alla sorgente di inquinamento, maggiore è la protezione garantita.
Fattori critici da controllare
- Portata volumetrica della bocchetta — misurata nelle condizioni progettuali, deve corrispondere ai valori di progetto.
- Effetti delle correnti d’aria ambientali — turbolenze nel locale possono ridurre significativamente l’efficienza di cattura. Velocità ambientali superiori a 0,2 m/s possono compromettere il contenimento.
- Posizionamento del braccio snodabile — se presente, va verificato che rimanga orientabile e bloccabile correttamente.
- Integrità del collegamento all’impianto di espulsione — verifica di tenuta e assenza di perdite nel condotto.
Per le aspirazioni localizzate è attivo un progetto di norma europea (EN 16589) che definirà metodi di verifica, istruzioni d’uso e linee guida di gestione. Nel frattempo si fa riferimento al manuale UNICHIM 192/3.
3 Cappe di sicurezza biologica: classi e test
La norma di riferimento per le cappe microbiologiche (MSC — Microbiological Safety Cabinets) è la UNI EN 12469:2000. Essa stabilisce i criteri minimi di efficienza, le procedure di prova e i requisiti di protezione per operatore, ambiente, prodotto e contaminazione incrociata.
Le tre classi di cappe microbiologiche
Classe I
Protezione dell’operatore
Apertura frontale aperta. Flusso d’aria in ingresso che protegge l’operatore dalla contaminazione. I campioni e il prodotto non sono protetti.
Protegge: Operatore Ambiente
Classe II
Protezione multipla (BIOHAZARD)
Apertura frontale con flusso d’aria laminare verticale. Protegge sia l’operatore che il prodotto e minimizza la contaminazione incrociata.
Protegge: Operatore Prodotto Ambiente
Classe III
Protezione totale (area chiusa)
Area di lavoro completamente sigillata. L’operatore usa guanti integrati. L’aria in uscita è filtrata al 100% per impedire qualsiasi rilascio di microrganismi.
Protegge: Operatore Prodotto Ambiente
Test 1 — Verifica della velocità del flusso d’aria
Le misurazioni vengono eseguite con un anemometro unidirezionale certificato nel piano dell’apertura frontale, per almeno 1 minuto in un minimo di 5 posizioni (come da norma EN 12469, Allegato G).
| Classe MSC | Velocità richiesta | Condizione speciale |
|---|---|---|
| Classe I | > 0,7 m/s – 1,0 m/s | — |
| Classe II | ≥ 0,4 m/s | — |
| Classe III | ≥ 0,7 m/s | Con un guanto rimosso |
Test 2 — Classificazione della contaminazione particellare
Tramite un contaparticelle, i tecnici verificano il numero e le dimensioni delle particelle nell’area di lavoro, sia in condizioni di riposo (at rest) che in condizioni operative. Il riferimento normativo è ISO 14644-1 e GMP Annex 1.
| Classe ISO | 0,1 µm | 0,2 µm | 0,3 µm | 0,5 µm | 1 µm | 5 µm |
|---|---|---|---|---|---|---|
| ISO 1 | 10 | 2 | — | — | — | — |
| ISO 2 | 100 | 24 | 10 | 4 | — | — |
| ISO 3 | 1.000 | 237 | 102 | 35 | 8 | — |
| ISO 4 | 10.000 | 2.370 | 1.020 | 352 | 83 | — |
| ISO 5 | 100.000 | 23.700 | 10.200 | 3.520 | 832 | 29 |
Valori massimi di particelle per metro cubo d’aria ammessi per ciascuna classe ISO (ISO 14644-1).
Test 3 — Ispezione generale della cappa biologica
Oltre ai test strumentali, ogni controllo periodico deve includere una verifica visiva e funzionale dei seguenti elementi:
- Corretto montaggio meccanico e integrità strutturale dopo l’installazione
- Protezione contro gli spruzzi di liquidi biologici
- Blocco e arresto del pannello scorrevole (se presente)
- Sicurezza dell’impianto elettrico (conformità EN 61010-1)
- Verifica dei materiali a contatto con agenti biologici
- Illuminazione interna (livelli LUX e, se prevista, lampada UV)
- Livello di pressione sonora
- Accessibilità degli elementi costruttivi per la manutenzione
- Funzionamento del sistema di allarme
- Verifica di vibrazioni e stabilità del dispositivo
Sostituzione dei filtri a carboni attivi: quando e perché
Il filtro a carboni attivi è una sostanza assorbente microporosa con una fitta rete di fessure e pori interconnessi. Il suo funzionamento si basa su un processo di adsorbimento: le molecole gassose penetrano nei pori più grandi per diffusione e si muovono verso quelli più stretti, dove rimangono intrappolate.
Come avviene la saturazione del filtro
Diffusione iniziale
Le molecole inquinanti entrano nei macrorpori sulla superficie del carbonio.
Adsorbimento
Le molecole migrano verso i micropori e rimangono intrappolate per attrazione superficiale.
Saturazione progressiva
I pori si riempiono gradualmente. L’efficienza filtrante diminuisce.
Desorbimento
Le molecole già intrappolate vengono rilasciate dalla pressione delle nuove. Il filtro diventa controproducente.
Regola di sostituzione
Il filtro a carboni attivi deve essere sostituito al bisogno e comunque almeno una volta all’anno, con la frequenza indicata dal produttore del dispositivo. In caso di utilizzo intensivo o di agenti chimici particolarmente aggressivi, la frequenza va aumentata e il livello di saturazione monitorato periodicamente.
Benefici della sostituzione regolare
- Protezione effettiva degli operatori da vapori nocivi
- Mantenimento dell’efficienza aspirante del dispositivo
- Protezione del sistema di ventilazione a ricircolo interno
- Longevità complessiva del dispositivo
- Conformità normativa documentabile
Normative di riferimento
I controlli su cappe a filtrazione molecolare e cappe biologiche fanno riferimento al seguente quadro normativo:
Obbligo di manutenzione e controllo periodico delle attrezzature di lavoro (art. 71)
Criteri prestazionali per cappe microbiologiche di sicurezza (MSC)
Classificazione della pulizia dell’aria in camere bianche e ambienti controllati
Norma di riferimento per cappe chimiche a filtrazione e armadi filtranti a ricircolo
Manuale per valutazione e gestione del rischio chimico nei laboratori
Metodi di prova per filtri ad alta efficienza (HEPA e ULPA)
Linee guida europee per la produzione di medicinali sterili: classificazione ambienti
Futura norma per aspirazioni localizzate: metodi di verifica e linee guida d’uso
Riepilogo: cosa deve prevedere un piano di controllo
- Verifica annuale delle prestazioni di ogni cappa (contenimento, velocità, filtri)
- Test strumentale con anemometro e contaparticelle per cappe biologiche
- Smoke test o gas tracciante per le cappe filtrate a ricircolo
- Sostituzione filtri a carboni attivi almeno una volta l’anno
- Ispezione generale: elettrica, meccanica, allarmi, illuminazione
- Redazione e aggiornamento del “Registro dei Controlli e Manutenzioni”
- Classificazione ISO dell’area di lavoro per cappe biologiche di classe II e III
- Riferimento al manuale del produttore per frequenze e ricambi specifici
