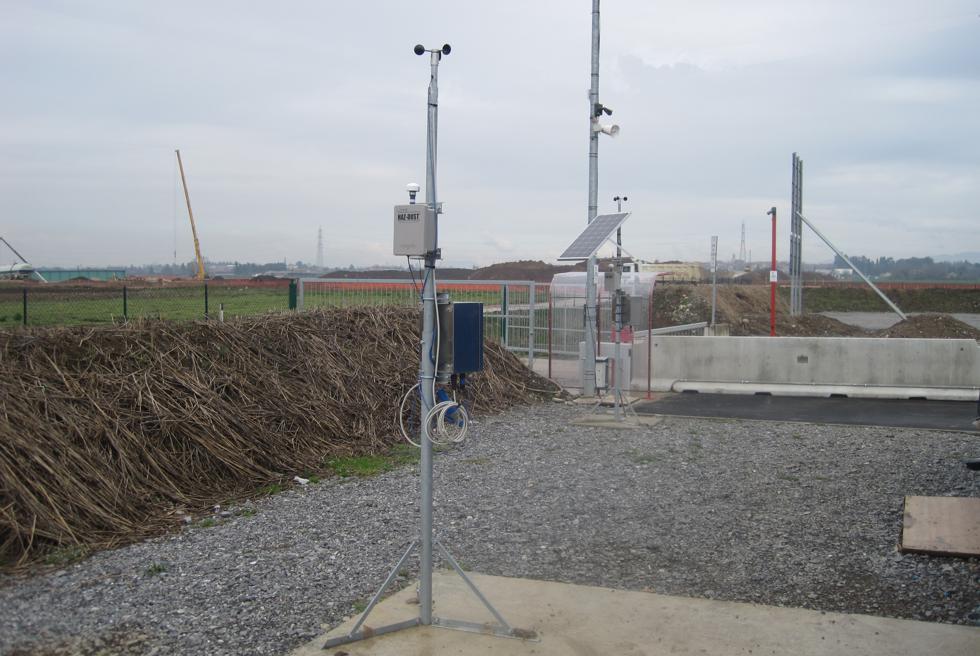

Stazione da esterni specificatamente progettata per monitorare in continuo i dati anemometrici, del rumore e della concentrazione delle polveri sottili allertando il personale reperibile in caso di forte vento, fastidio acustico e presenza elevata di particolato.
Disponibili configurazioni personalizzate, quali:
– STAZIONE RILEVAMENTO VENTO
– STAZIONE RILEVAMENTO POLVERI
– STAZIONE RILEVAMENTO RUMORE
– STAZIONE RILEVAMENTO VENTO E POLVERI
– STAZIONE RILEVAMENTO VENTO E RUMORE
– STAZIONE RILEVAMENTO RUMORE E POLVERI
– STAZIONE RILEVAMENTO VENTO, RUMORE E POLVERI

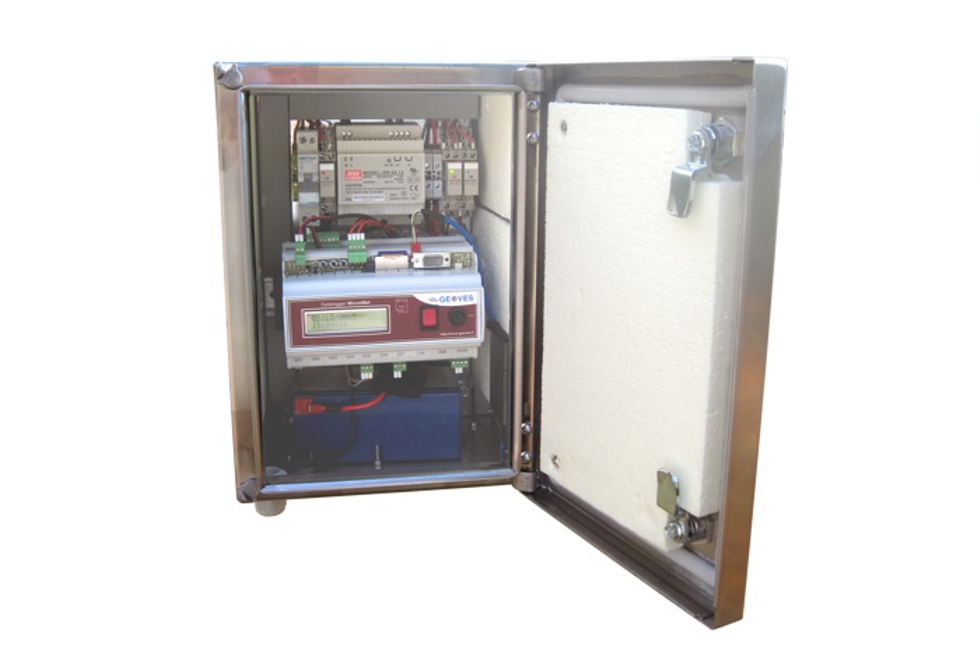

Butterfly-PRV ha le seguenti funzionalità principali:
 Indicatore delle misure di polveri, rumore, velocità e direzione vento
ï‚· Trasmissione dati via GPRS su area FTP (area web protetta) e trasmissione allarmi via SMS al personale reperibile
ï‚· Scatola nera: memorizzazione dei dati anemometrici, ambientali e delle polveri su SD Card.
I Dati sono in formato CSV (Comma Separated Value) e sono disponibili su area FTP esterna o su area FTP Geoves dove i dati e gli allarmi sono
visibili in formato grafico tramite il software web MeteoGraph
ï‚· Gestione delle misure di allarme:
o Intensità vento
o Rumore
o Polveri sottili PM2,5 e PM10; PM1 (opzione)
ï‚· Controllo ad isteresi sulla misura anemometrica per prevenire falsi allarmi causati da raffiche di vento temporanee
Applicazioni principali
1) Cantieri: scavi e movimentazione terra (Linee Guida LCPC Setra 2000), ecc…
2) Edilizia: impianti di frantumazione inerti, calcifici, cementifici,cantieri edili, ecc…
3) Impianti civili e industriali: depositi di materiale volatile, discariche, ecc…
4) Monitoraggi ambientali di controllo e allarme rumore, polveri, vento e altri parametri meteorologici (pioggia, ecc…)
Vantaggi e principali caratteristiche
 Alimentazione da pannello fotovoltaico o da rete 220Vac
 Memorizzazione su SD Card con sistema di protezione dati anti-manipolazione
 Sensori e datalogger professionali conformi alle linee guida dell’Annex 8 del WMO (World Meteorological Organization) con Anemometro anche in versione riscaldata anti-ghiaccio
 Sonda fonometrica con uscita analogica interfacciabile per gestione automatica allarme superamento soglia di rumore
 Sensore polveri light scattering per la misura delle frazioni PM2.5 e PM10 (PM1 opzione)
 Programmabilità dei principali parametri di configurazione
 Affidabilità nel tempo e minima manutenzione richiesta
 Facilità di trasporto e montaggio sia per applicazioni fisse che trasportabili (pali fissi o con treppiede pieghevole)
 Alimentazione 220Vac, da pannello fotovoltaico o alimentazione esterna 12/24Vdc
 Tecnologia completamente italiana

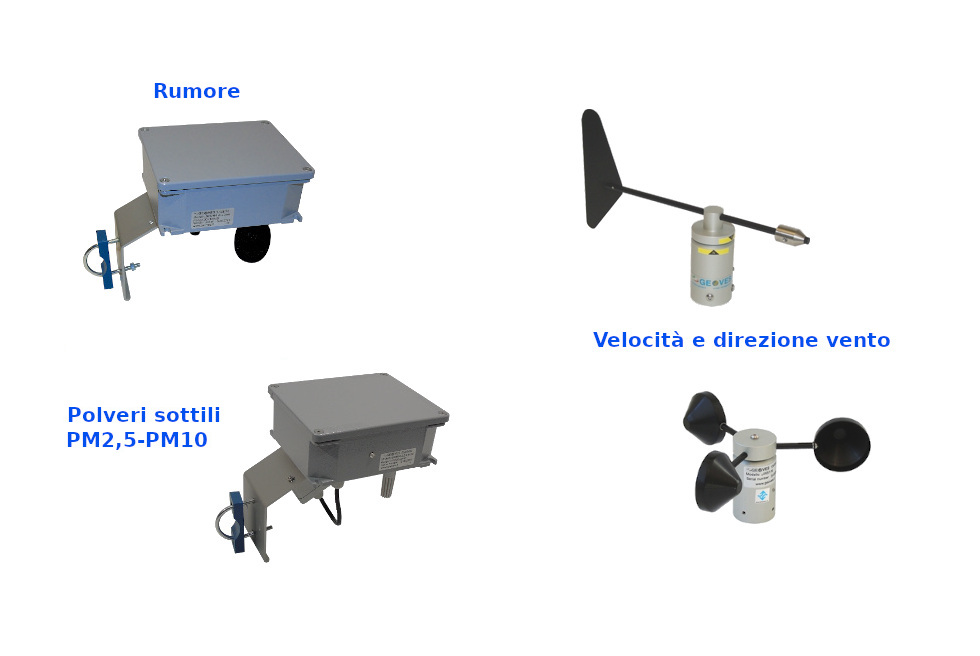

SENSORI POLVERI
– SPM10-2,5-I
– SPM10-2,5-1-I
Principio di funzionamento: Light laser scattering
Range di misura: PM2.5: 0…1000 µg/m3 ; PM10: 0…1000 µg/m3; PM1: (opzione)
Risoluzione: 1µg/m3
Precisione: ±10%
Tempo di risposta: 90s
Condizioni operative: -20…+60°C, 0…80%
SENSORE RUMORE
– SFON
Trasduttore: Microfono a condensatore
Range di misura: 30…120dB
Gamma di frequenza: 20Hz…12.5 kHz
Precisione di misura: ±0.5 dB (94dB a 1 KHz)
Risoluzione: 0.1 dB
Condizioni operative: -20…+60°C, 10…90%
SENSORE VELOCITA’ DEL VENTO
– mWS1
(disponibile anche in vers. WS1R con riscaldatore anti-ghiaccio)
Range di misura: 0…75 m/s
Trasduttore: Magnetico con segnale sinusoidale AC non alimentato
Meccanica di rotazione: Su cuscinetti in bagno d’olio
Precisione: ±0.1m/s
Certificazioni disponibili: Measnet in conformità IEC61400-12
Realizzato in: Alluminio anodizzato anticorrosione
SENSORE DIREZIONE DEL VENTO
– mWD1
(disponibile anche in vers. WD1R con riscaldatore anti-ghiaccio)
Range di misura: 0…359° (angolo elettrico effettivo 0…352° ±4°)
Trasduttore: Potenziometro lineare 360° continui
Meccanica di rotazione: Su cuscinetti in bagno d’olio
Precisione: ±2°
Realizzato in: Alluminio anodizzato anticorrosione |
