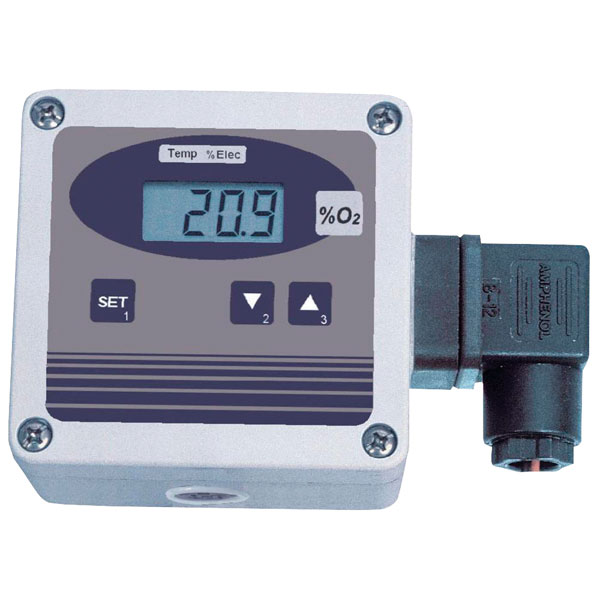

RILEVATORE TRASMETTITORE OSSIGENO (O2) IN ARIA

● Sensore O2 intercambiabile
● Adeguato all’aria con elevate concentrazioni di CO2
● Ingresso isolato elettricamente

Caratteristiche
OXY 3690 MP misura la concentrazione di ossigeno nell’aria. A seconda del tipo di modello selezionato, il dispositivo è adatto all’ossigeno puro (cioè a una bassa concentrazione di CO2) o all’aria con una concentrazione di CO2 molto elevata.

Disponibili due versioni:
– OXY 3690 MP
Trasduttore di misurazione dell’ossigeno dell’aria incl. sensore; Per gas protettivi con un’alta concentrazione di O2 e contenuto di ossigeno <35 vol.% O2 (GOEL 370)

– OXY 3690 MP-LO
Trasduttore di misurazione dell’ossigeno dell’aria incl. sensore; Per i gas di protezione in generale,  preciso anche con misurazioni molto basse (ad esempio <0,5 vol.% O2) e sopra 35 vol.% O2 (GOEL 381)

Gamme di misurazione:
Concentrazione di ossigeno: 0,0 … 100,0% O2 (gassoso)
OXY 3690 MP: intervallo consigliato 0,2 … 35,0 vol.% O2 (precisione ridotta all’esterno)
OXY 3690 MP-LO: adatto anche per valori ≤0,2 vol.% O2

Temperatura: -20,0 … 50,0 ° C
Precisione (alla temperatura nominale di 25 ° C): Ossigeno: ± 0,1% ± 1 cifra
Temperatura: ± 0,1 ° C ± 1 cifra
Segnale di uscita (solo O2): 4 … 20 mA (2 fili – standard), 0 … 10 V (3 fili – opzione)
Isolamento elettrico: ingresso elettricamente isolato
Energia ausiliaria: 12 … 30 V DC (con uscita 4 … 20 mA), 18 … 30 V DC (in uscita 0 … 10 V – opzione)
Perm. impedenza (a 4 … 20 mA): R A [Ω] ≤ (Uv [V] – 12 V) / 0,02 A
Carico ammissibile (a 0 … 10 Volt): R L> 3000 Ω
Condizioni di funzionamento: 0 … +50 ° C, 0 … 95% RH (senza condensa)
Temperatura di stoccaggio: -20 … +70 ° C
Protezione contro la tensione inversa: 50 V permanentemente

Display: ca. Display LCD a 4 cifre da 10 mm di altezza
Custodia: ABS (IP65 – ad eccezione della spina del sensore)
Dimensioni: 82 x 80 x 55 mm (senza spina a gomito e spina del sensore)
Collegamento elettrico: spina a gomito acc. secondo EN 175301-803 / A (IP65), max. filo
sezione: 1,5 mm², diametro del filo da 4,5 … 7 mm
Collegamento del sensore: connettore jack a 5 pin, avvitabile
Calibrazione: calibrazione a 1 punto nell’aria atmosferica
Tempo di risposta T90: <10 s, a seconda della temperatura
Campo di applicazione: adatto per aria e ossigeno puro, gas di protezione
Temperatura compensazione: integrato nell’alloggiamento del sensore
Cavo di collegamento: ca. 1,3 m, con connettore a 5 poli, avvitabile
Pressione di esercizio: 500 … 2000 hPa (statico).
Per aria e corrente di gas utilizzare l’opzione GOO … / MU.
Condizioni di lavoro: 0 … +45 ° C, 0 … +95% RH (senza condensa)

Peso: ca. 135 g

IL DISPOSITIVO È SOLO DESTINATO AL CONTROLLO.
NON È UNA SOSTITUZIONE DI UN DISPOSITIVO DI MONITORAGGIO SOGGETTO AD AUTORIZZAZIONE!
