Rifrattometro con illuminazione a LED PCE-032-LED

Rifrattometro Brix con compensazione automatica di temperatura / Integra una luce LED sul coperchio del prisma

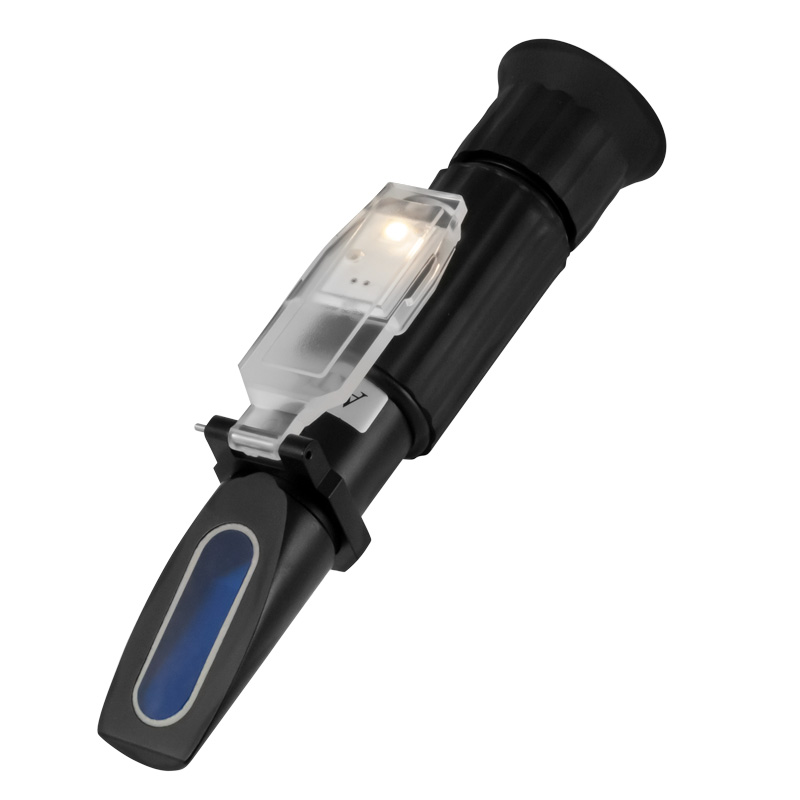

Il rifrattometro è uno strumento ottico con il quale si può analizzare il comportamento della luce quando passa da un elemento o da una sostanza ad un’altra. Perciò è importante che sia il prisma che il coperchio del prisma siano sempre ben puliti, asciutti e senza graffi. Questo rifrattometro Brix con illuminazione opera come un qualsiasi rifrattometro portatile analogico: usa il principio di luce trasmessa, ed è quindi adatto per l’analisi di liquidi trasparenti. Un rifrattometro analogico Brix funziona in genere con luce ambientale, la quale attraversa il coperchio del prisma, il campione e il prisma stesso. Questo rifrattometro integra una illuminazione LED sul coperchio del prisma. Ciò consente di misurare a prescindere dalla luce ambientale, anche in luoghi scarsamente illuminati. La scala si regola all’illuminazione del LED. Le misurazioni eseguite nelle cantine, nei capannoni di produzione o laboratori, possono essere effettuate con questo rifrattometro in Brix con illuminazione senza la necessità di dover controllare la scala della rispettiva luce artificiale e regolarla se necessario.

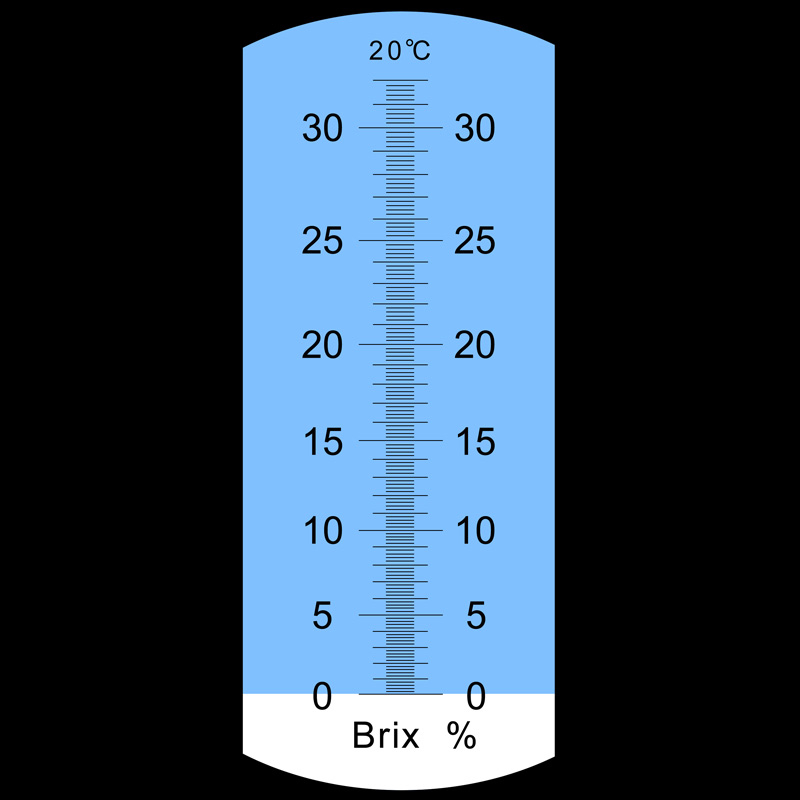

La luce LED viene rifratta nel punto di transizione del liquido dal campione al prisma di misurazione e diretta attraverso una lente ad un disco con una scala di misurazione. L’indice di rifrazione del liquido in esame determina l’angolo con cui la luce del prisma di misurazione colpisce la lente. L’angolo di rifrazione determina quali aree della scala di misurazione sono illuminate. Al confine tra chiaro e scuro, il valore del liquido testato può essere letto sulla scala. A seconda dei componenti utilizzati, i rifrattometri Brix possono essere progettati per diversi range di misura. Questo rifrattometro con illuminazione ha una scala da 0 a 32% Brix e una divisione della scala di 0,2% Brix. Ciò significa che può essere utilizzato in molte aree ed è adatto anche per il controllo di qualità di additivi tecnici come refrigeranti e lubrificanti. Il contrasto del display della scala può essere regolato in base all’acutezza visiva dell’utente ruotando l’oculare.

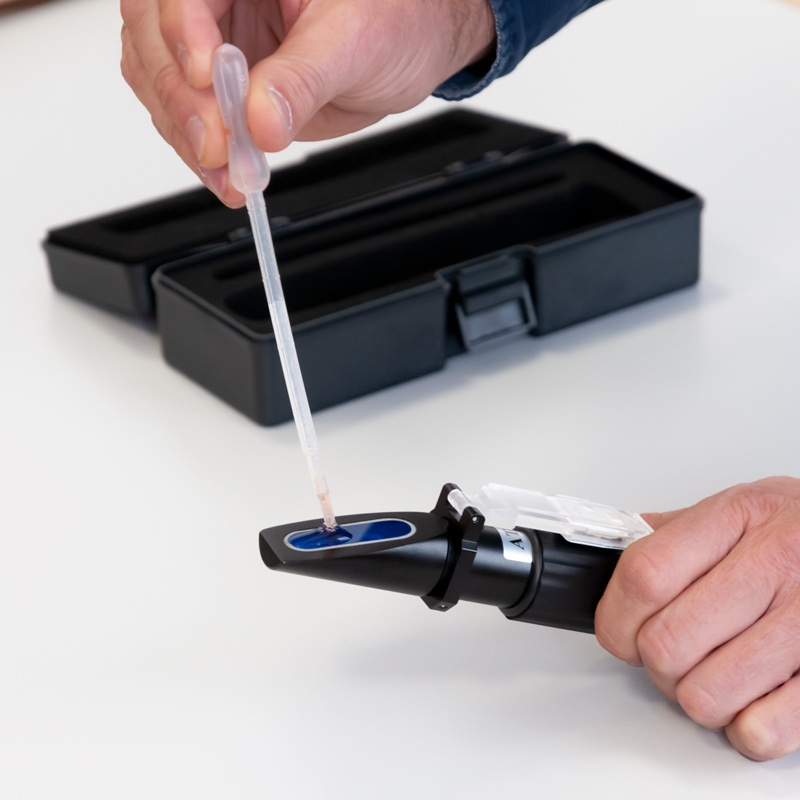

È possibile controllare la precisione del rifrattometro Brix con illuminazione usando acqua distillata o un liquido di calibrazione apposito. Nel caso che utilizzando l’acqua distillata non si visualizza un valore di 0 % Brix, il valore corrispondente del liquido di calibrazione, sarà possibile impostare il valore mediante la vite di calibrazione. Nella parte posteriore del dispositivo si trova una vite, vicino al supporto del coperchio del prisma. Includiamo nella confezione un cacciavite adatto a questo scopo. È inclusa nell’astuccio del rifrattometro Brix anche una pipetta e un panno per la pulizia per proteggere il dispositivo da eventuali danni e sporcizia.

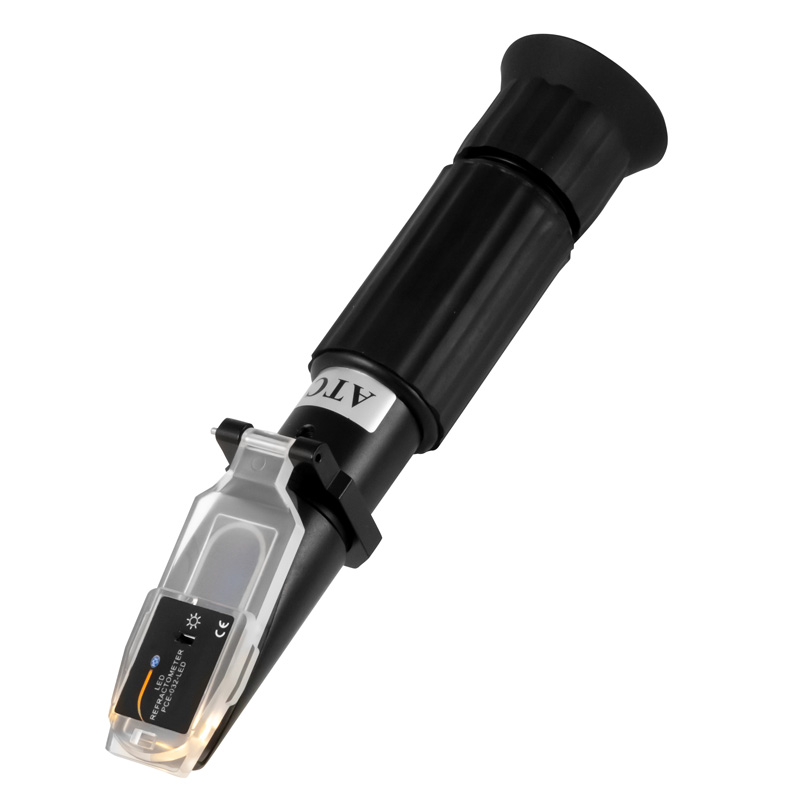

La scala del rifrattometro Brix con illuminazione è stata progettata per lavorare ad una temperatura di 20 ºC. È necessario tenere presente che l’indice di rifrazione di un materiale dipende dalla temperatura. Per questo motivo, è importante notare che sia il dispositivo che il campione devono avere la stessa temperatura. Poiché la temperatura ambiente a cui il dispositivo deve adattarsi non è solitamente di 20 °C, la compensazione della temperatura integrata facilita il lavoro di misurazione. Come con i termometri, il rifrattometro analogico Brix utilizza una striscia bimetallica. A seconda della deformazione del nastro, a causa della temperatura, la scala Brix viene spostata. Grazie a ciò si ottiene il valore Brix corretto. Senza questa compensazione automatica della temperatura, la cui specifica è spesso abbreviata con l’acronimo ATC, sarebbe necessario calibrare costantemente il valore alla temperatura corrispondente, oppure misurare ulteriormente la temperatura e correggere il valore Brix misurato alla temperatura di 20 °C.
