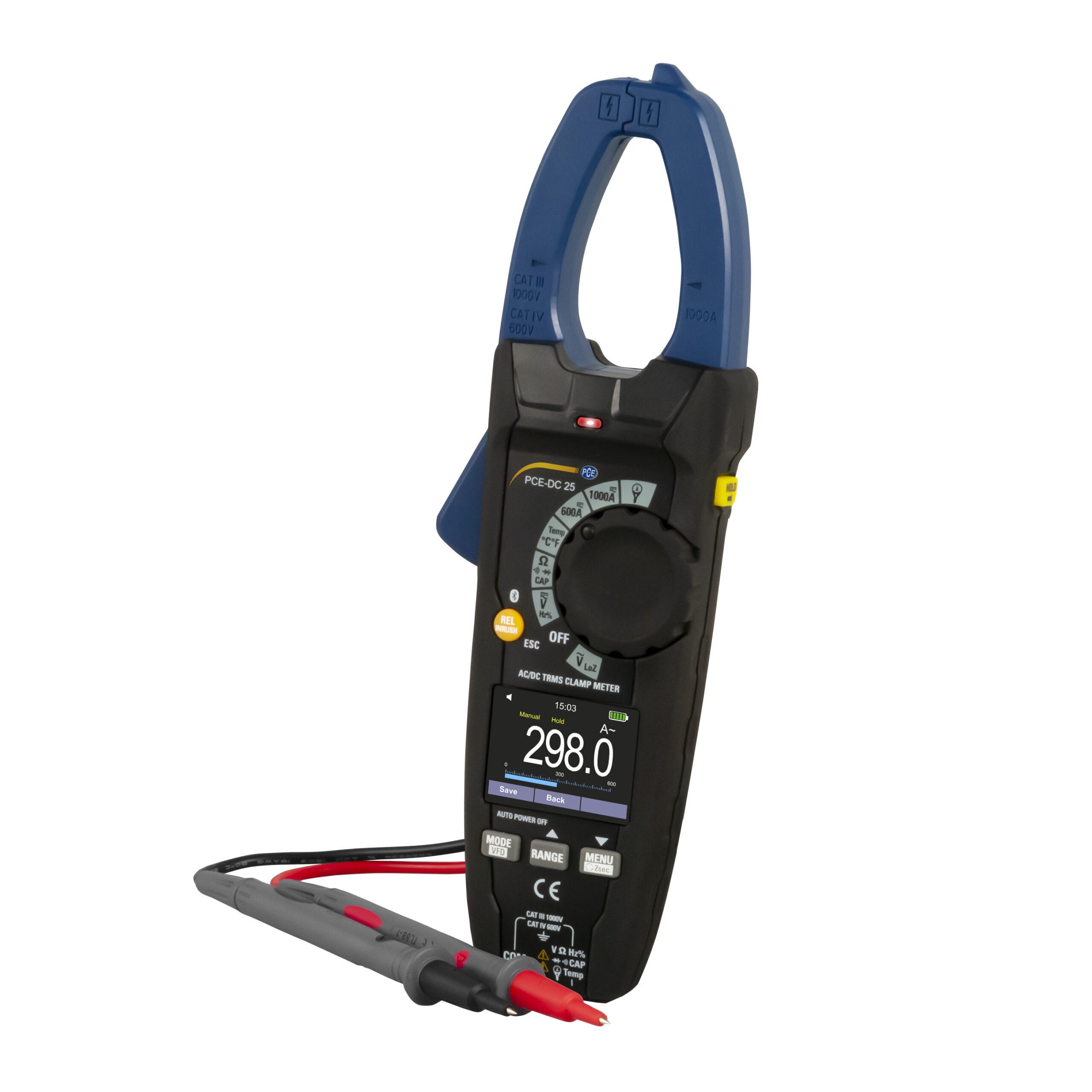

Pinza amperometrica PCE-DC 25

Name: Pinza amperometrica PCE-DC 25
SKU: PCE-DC 25
Price: 192.90 EUR
Availability: InStock

COD: PCE-DC 25

€192,90

Hai bisogno di aiuto? Chiamaci 049.2021144

Richiedi maggiori informazioni

Stampa

Segnala a un amico

Scheda tecnica

Prodotto acquistabile su ordinazione, contattaci per informazioni

Categoria: Pinze amperometriche

Descrizione
Informazioni aggiuntive
Scheda tecnica

Pinza amperometrica con interfaccia Bluetooth / Misurazione della corrente: 0 … 1.000 A AC/DC / Misurazione della temperatura / Prova NCV / Apertura ganasce: 34 mm / Frequenza di campionamento: da 3 Hz / Opzionale: Bobina Rogowski per aumentare a 3.000 A AC / Funzione di spegnimento automatico

La pinza amperometrica misura in un range tra 0 … 1.000 A AC/DC. La misurazione della corrente viene effettuata in modo induttivo attraverso la pinza. Con la pinza amperometrica è possibile misurare correnti in cavi con diametro fino a 32 mm. La bobina di Rogowski opzionale aumenta il range di misura della pinza amperometrica fino a 3.000 A AC. La pinza dispone di varie funzioni per la misurazione della corrente. Ad esempio, con la pinza amperometrica è possibile misurare la corrente d’avvio. È una funzione importante perchè i motori che hanno integrato un sistema di ventilazione, ad esempio, richiedono una corrente elevata quando si mettono in moto.

Oltre a misurare la corrente, questa pinza misura anche la tensione in un range tra 0 … 1.000 V AC/DC, resistenza, frequenza e capacità. È possibile selezionare il tipo di misurazione tramite la manopola. La funzione NCV consente alla pinza amperometrica di rilevare l’assenza della tensione. Non appena rileva una tensione di 150 V AC la pinza amperometrica lo segnala mediante un LED rosso. Questa funzione è sempre attiva, a prescindere dalla grandezza selezionata con la manopola. La pinza amperometrica integra anche una torcia che consente di illuminare la zona di misurazione.

L’interfaccia Bluetooth consente di rilevare la pinza amperometrica con dispositivi Android o iOS. Attraverso l’applicazione gratuita della pinza amperometrica è possibile visualizzare, registrare ed elaborare i valori misura. La pinza amperometrica, grazie alle molteplici funzioni integrate, è adatta per molti tipi di misurazioni.

– Range di misura: 0 … 1.000 A AC/DC
– Interfaccia Bluetooth
– Misurazione della corrente di avvio
– Funzione NCV (Not Connected Voltage)

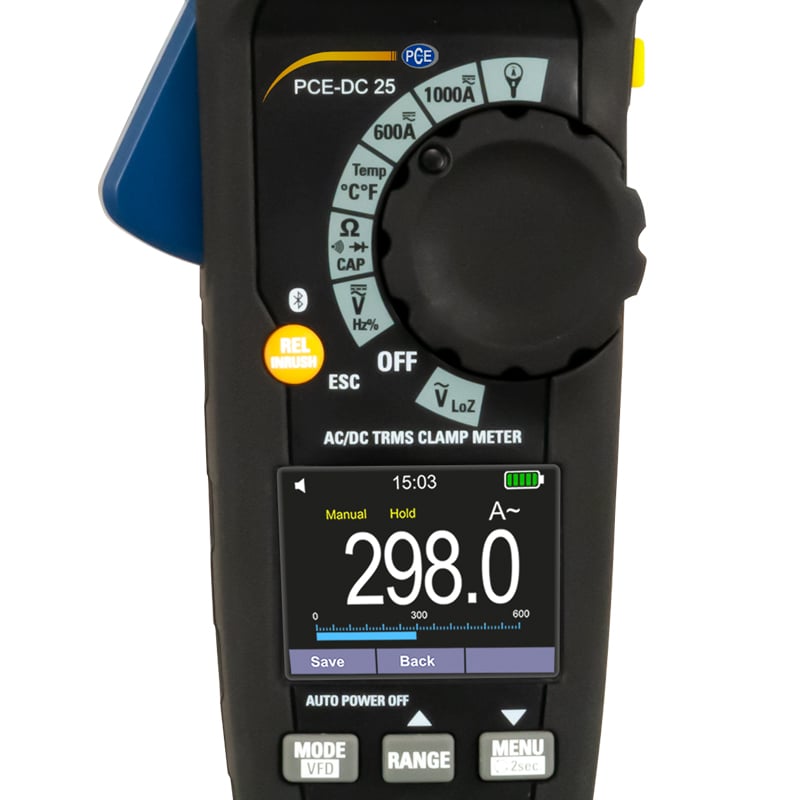

– Display LCD a colori
– Opzionale: Certificazione ISO

Tensione continua
Range di misura	600,0 mV DC
Risoluzione	0,1 mV DC
Precisione	±(0,5 % + 8 digit)

Range di misura	6,000 V DC
Risoluzione	0,001 V DC
Precisione	±(1,5 % + 5 digit)

Range di misura	60,00 V DC
Risoluzione	0,01 V DC
Precisione	±(1,5 % + 5 digit)

Range di misura	600,0 V DC
Risoluzione	0,1 V DC
Precisione	±(1,5 % + 5 digit)

Range di misura	1.000 V DC
Risoluzione	1 V
Precisione	±(1,5 % + 5 digit)

Impedenza di ingresso	>10 MΩ
Protezione contro sovratensione	1.000 V AC/DC

Tensione alternata
Range di misura	6,000 V AC
Risoluzione	0,001 V AC
Precisione	±(1,5 % + 5 digit)

Range di misura	60,00 V AC
Risoluzione	0,01 V AC
Precisione	±(1,5 % + 5 digit)

Range di misura	600,0 V AC
Risoluzione	0,1 V AC
Precisione	±(1,5 % + 5 digit)

Range di misura	1.000 V AC
Risoluzione	1 V AC
Precisione	±(1,5 % + 5 digit)

Precisione valore picco (PEAK)	±10 %
Tempo di reazione valore picco (PEAK)	1 ms
Impedenza di ingresso	>10 MΩ
Protezione contro sovratensione	1.000 V AC/DC
La precisione si riferisce a un range di 10 … 100% in una onda sinusoidale.

Filtro di passo basso (LowZ) (50 … 400 Hz)
Range di misura	6,000 V AC
Risoluzione	0,001 V AC
Precisione	±(3,0 % + 40 digit)

Range di misura	60,00 V AC
Risoluzione	0,01 V AC
Precisione	±(3,0 % + 40 digit)

Range di misura	300,0 V AC
Risoluzione	0,1 V
Precisione	±(3,0 % + 40 digit)

Impedenza di ingresso	<300 kΩ
Protezione contro sovratensione	1.000 V AC/DC
La precisione si riferisce a un range di 10 … 100 % in una onda sinusoidale.

Tensione continua e alternata (50 … 400 Hz)
Range di misura	6,000 V AC
Risoluzione	0,001 V AC
Precisione	±(2,5 % + 20 digit)

Range di misura	60,00 V AC
Risoluzione	0,01 V AC
Precisione	±(2,5 % + 20 digit)

Range di misura	600,0 V AC
Risoluzione	0,1 V AC
Precisione	±(2,5 % + 20 digit)

Range di misura	1.000 V AC
Risoluzione	1 V AC
Precisione	±(2,5 % + 20 digit)

Impedenza di ingresso	>10 MΩ

Corrente continua
Range di misura	600,0 A DC
Risoluzione	0,1 A DC
Precisione	±(2,5 % + 5 digit)

Range di misura	1.000 A DC
Risoluzione	1 A DC
Precisione	±(2,8 % + 5 digit)

Protezione contro sovratensione	1.000 A DC

Corrente alternata (50 … 60 Hz)
Range di misura	600,0 A AC
Risoluzione	0,1 A AC
Precisione	±(2,5 % + 5 digit)

Range di misura	1.000 A AC
Risoluzione	1 A AC
Precisione	±(2,8 % + 5 digit)

Protezione contro il sovraccarico	1.000 A AC/DC

Pinza amperometrica flessibile (50 … 400 Hz)
Range di misura	30,00 A AC
Risoluzione	0,01 A AC
Precisione	±(3,0 % + 5 digit)

Range di misura	300,0 A AC
Risoluzione	0,1 A AC
Precisione	±(3,0 % + 5 digit)

Range di misura	3.000 A AC
Risoluzione	1 A AC
Precisione	±(3,0 % + 5 digit)

Protezione contro il sovraccarico	3.000 A AC/DC
La precisione si riferisce a un range tra 10 … 100% di una onda sinusoidale.

Resistenza
Range di misura	600,0 Ω
Risoluzione	0,1 Ω
Precisione	±(1,0 % + 10 digit)

Range di misura	6,000 kΩ
Risoluzione	0,001 kΩ
Precisione	±(1,5 % + 5 digit)

Range di misura	60,00 kΩ
Risoluzione	0,01 kΩ
Precisione	±(1,5 % + 5 digit)

Range di misura	600,0 kΩ
Risoluzione	0,1 kΩ
Precisione	±(1,5 % + 5 digit)

Range di misura	6,000 MΩ
Risoluzione	0,001 MΩ
Precisione	±(2,5 % + 5 digit)

Range di misura	60,00 MΩ
Risoluzione	0,01 MΩ
Precisione	±(3,5 % + 10 digit)

Protezione contro il sovraccarico	1.000 V AC/DC

Test di continuità
Segnale acustico	<50 Ω
Protezione contro il sovraccarico	1.000 V AC/DC

Test dei diodi
Corrente di prova	<1,5 mA
Tensione massima con circuito aperto	3,3 V DC

Frequenza
Range di misura	9,999 Hz … 99,99 kHz
Risoluzione	0,01 … 10 Hz
Precisione	±(1,2 % + 5 digit)

Protezione contro il sovraccarico	1.000 V AC/DC
Sensibilità	>5 Vrms con un duty cycle tra 20 … 80 %

Duty Cycle
Range di misura	10,0 … 90,0 %
Risoluzione	0,1 %
Precisione	±(1,2 % + 8 digit)

Range di misura impulso	40 Hz … 10 kHz
Larghezza di impulso	15 V (0,1 … 100 ms)

Capacità
Range di misura	60,00 nF
Risoluzione	0,01 nF
Precisione	±(4,0 % + 20 digit)

Range di misura	600,0 nF
Risoluzione	0,1 nF
Precisione	±(3,0 % + 8 digit)

Range di misura	6,000 µF
Risoluzione	0,001 µF
Precisione	±(3,0 % + 8 digit)

Range di misura	60,00 µF
Risoluzione	0,01 µF
Precisione	±(3,0 % + 8 digit)

Range di misura	600,0 µF
Risoluzione	0,1 µF
Precisione	±(3,0 % + 8 digit)

Range di misura	6000 µF
Risoluzione	1 µF
Precisione	±(5,0 % + 8 digit)

Range di misura	60,00 mF
Risoluzione	0,01 mF
Precisione	±(5,0 % + 20 digit)

Range di misura	100,0 mF
Risoluzione	0,1 mF
Precisione	±(5,0 % + 20 digit)

Protezione contro il sovraccarico	1.000 V AC/DC

Misurazione della temperatura (termocoppia tipo K)
Range di misura	-40 … 600,0 °C
Risoluzione	0,1 °C
Precisione	±(1,5 % + 5 digit)

Range di misura	600 … 1.000 °C
Risoluzione	1 °C
Precisione	±(1,5 % + 5 digit)

Range di misura	-40 … 600,0 °F
Risoluzione	0,1 °F
Precisione	±(1,5 % + 9 digit)

Range di misura	600 … 1800 °F
Risoluzione	1 °F
Precisione	±(1,5 % + 9 digit)

La precisione si riferisce al dispositivo senza la sonda di temperatura. Le specifiche si riferiscono a condizioni ambientali stabili di ±1 °C. Quando la misurazione è prolungata il valore di misura aumenta di 2 °C.

Specifiche generali
Apertura ganasce	34 mm / 1,3″
NCV	>150 V AC
Display	LCD a colori
Indicazione overrange	“OL” (Overload)
Frequenza di campionamento	3 valori al secondo
Interfaccia	Bluetooth
Condizioni operative	5 … 40 °C / 41 … 104 °F <80 % U.R. senza condensa a 31 °C / 87 °F decrescente lineare a 50 % U.R. senza condensa a 40 °C / 104 °F
Condizioni di stoccaggio	-20 … 40 °C / -4 … 140 °F <80 % U.R. senza condensa
Altitudine operativa massima	2.000 m / 7.000 ft
Alimentazione	3 x Batterie da 1,5 V, tipo AAA
Spegnimento automatico	Disattivato, 15, 30, 45, 60 minuti
Dimensioni	250 x 80 x 40 mm
Peso	365 g

Contenuto della spedizione

1 x Pinza amperometrica PCE-DC 25
1 x Set di cavi di misurazione
1 x Termocoppia tipo K
1 x Adattatore per termocoppie
3 x Batterie da 1,5V AAA
1 x Borsa per il trasporto
Istruzioni per l’uso (disponibili in Inglese, Italiano in traduzione)

Scarica scheda/manuale in PDF

ean	4250348727534
