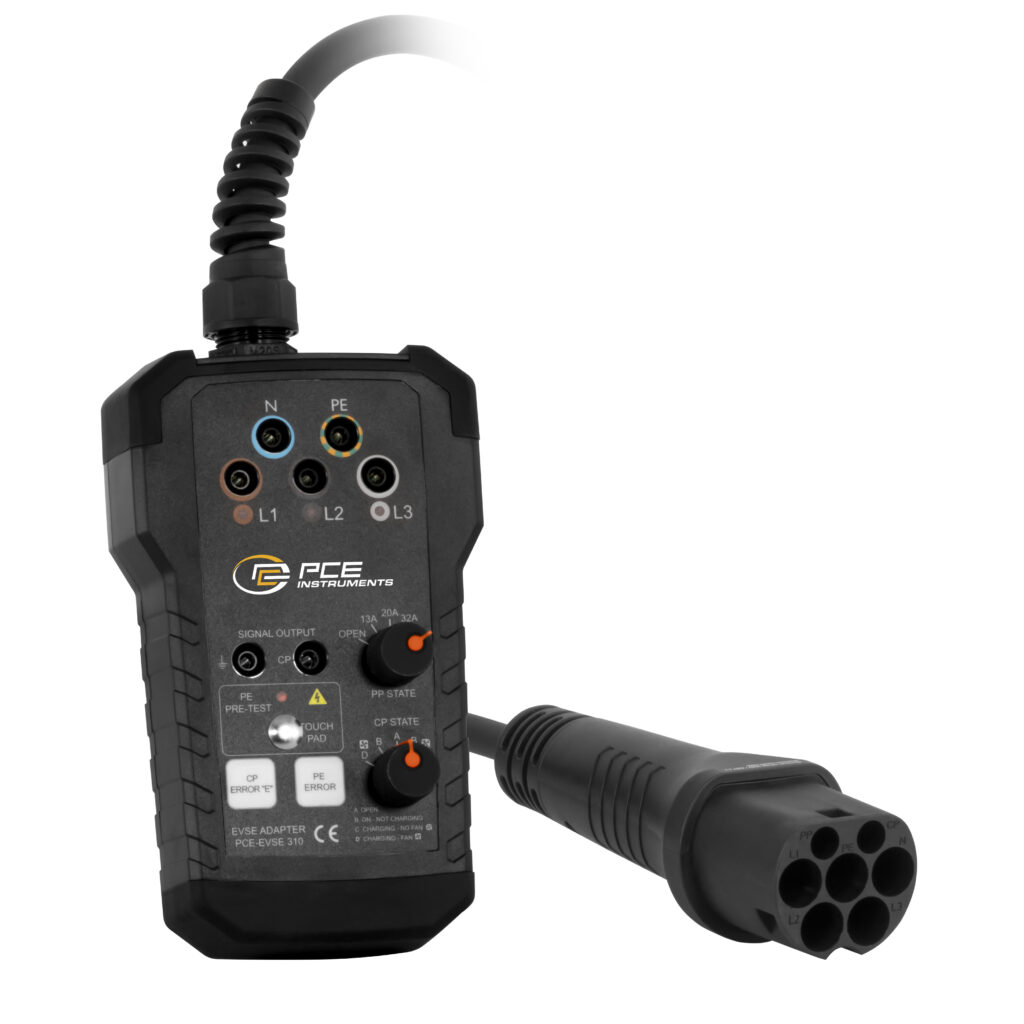

Con l’interruttore rotante PP State è possibile simulare la carica di corrente del cavo di ricarica. La carica di corrente viene simulata con varie resistenze nel misuratore/tester EVSE collegati tra i conduttori PP e PE. Con l’interruttore rotante CP State è possibile simulare diversi stati del veicolo. Gli stati del veicolo vengono simulati con diverse resistenze collegate tra i conduttori CP e PE.
È possibile collegare un carico esterno alla presa. Questa uscita viene utilizzata solo per eseguire misurazioni e permette di verificare il funzionamento del contatore elettrico. È inoltre possibile simulare un’avaria PE (dispersione verso terra) con il misuratore/tester EVSE. Il misuratore/tester EVSE viene fornito in una valigetta. Inoltre è disponibile un adattatore opzionale per i punti di ricarica con connessione di tipo 1.
– Stato del Proximity-Pilot PP e del Control-Pilot CP
– Simulazione dell’errore CP “E” e dell’errore PE

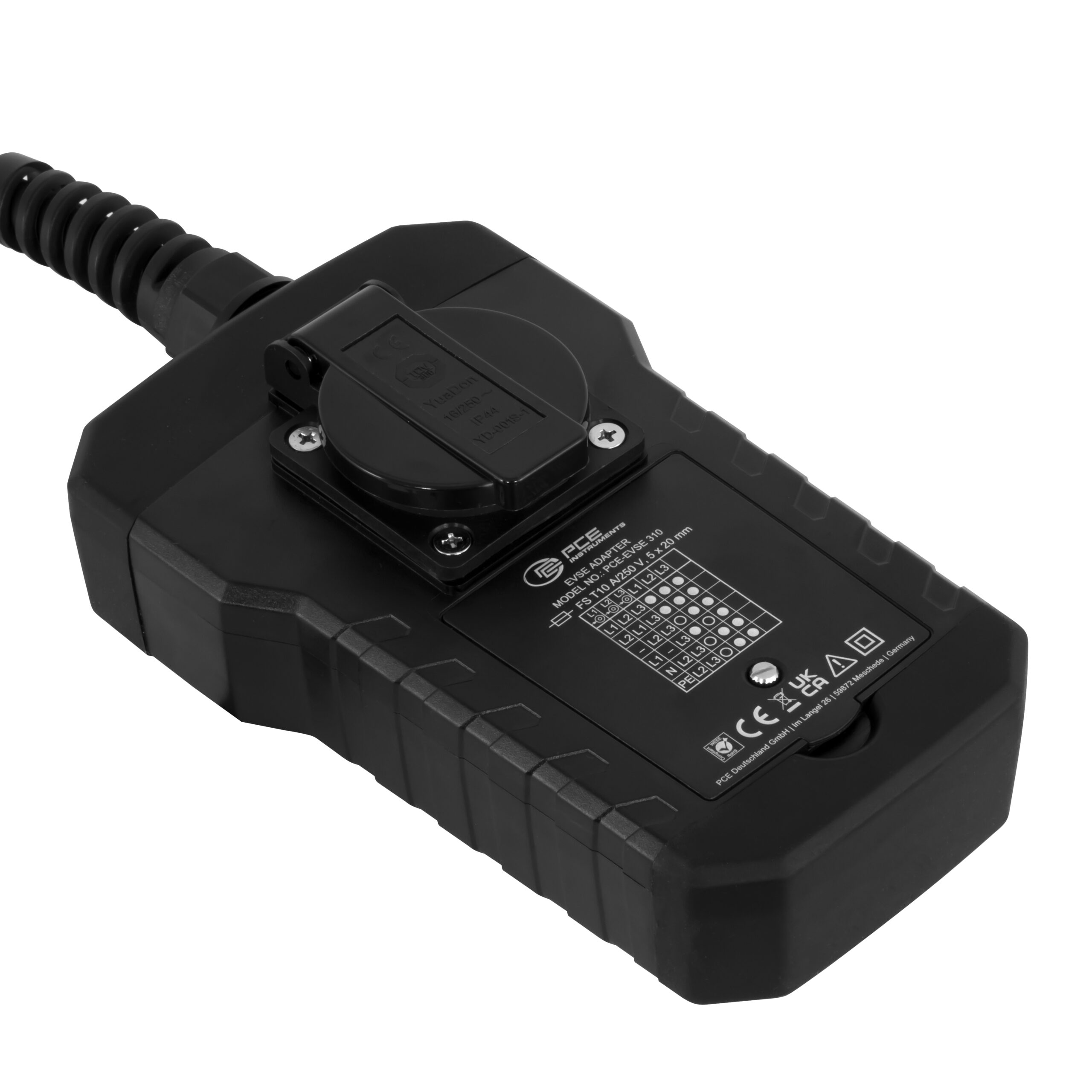

– Presa di corrente per misurazioni
– Prese di misura di sicurezza

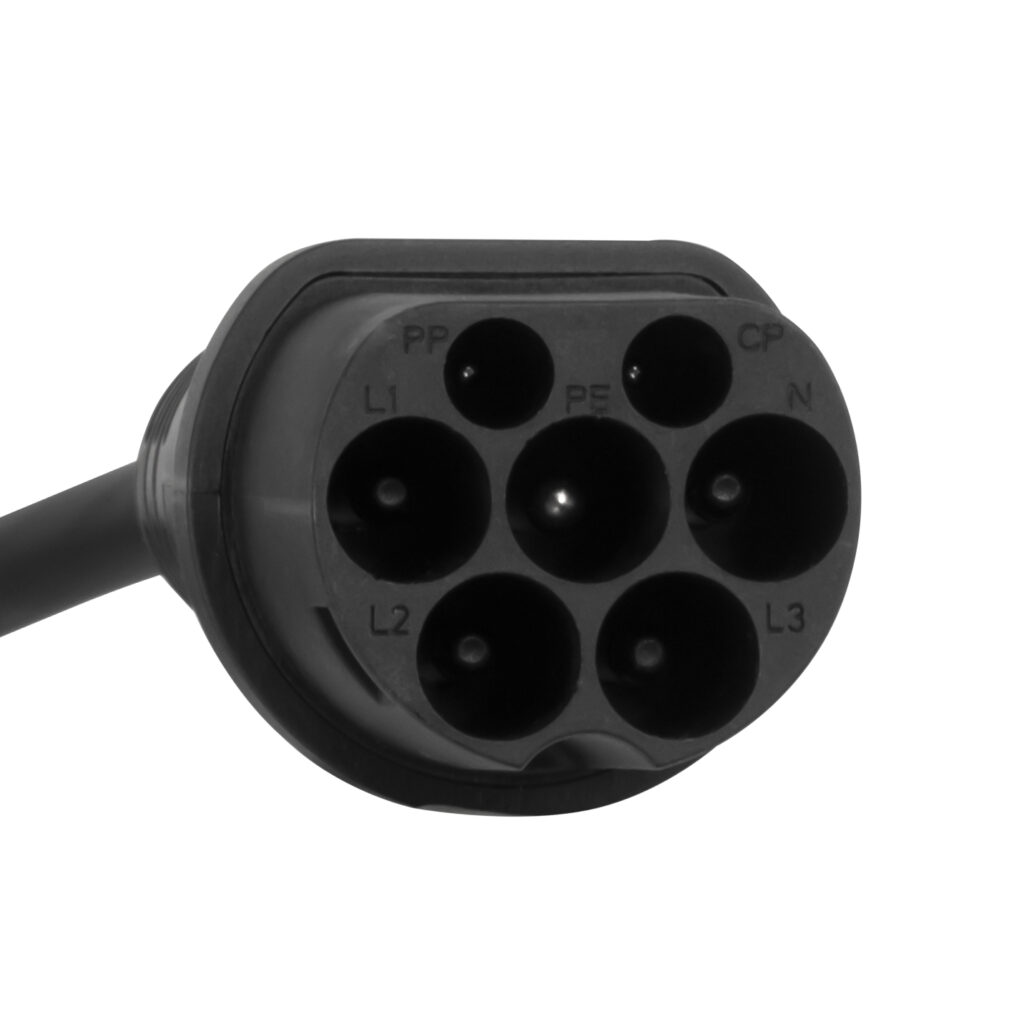

– Adattatore per tipo 2 incluso
– Opzionale: adattatore per tipo 1
| Funzioni | |
| Pre-test PE | Si, con elettrodo capacitivo |
| Simulazione PP | Aperto, 13 A, 20 A, 32 A, 63 A |
| Stato CP | A, B, C, D |
| Errore CP “E” | E |
| Errore PE / Errore di mesa a terra | Sm |
| Â | |
| Altre specifiche | |
| Connessioni | L1, L2, L3, N, PE |
| Connessioni informazione addizionale   | Max. 230 V (1 fase ) / 430 V (3 fasi) / 50/60 Hz / 10 A / 250 V Tipo 2: Connettore unito al cavo (Tipo 1 richiede un adattatore opzionale) |
| Norma | IEC 62196-2 Connettore tipo 2 |
| Lunghezza del cavo | 25 cm |
| Categoria di misura | CAT II / 300V |
| Prese di corrente | Max. 250 V / 50/60 Hz / 10 A |
| Uscite | 2 x prese da 4 mm (terminali di uscita di segnale) |
| Fusibile di collegamento Schuko | T 10 A / 250 V |
| Grado di protezione | IP40 |
| Condizione operative | 0 … 40 °C / < 80% U.R. |
| Condizioni di stoccaggio | -10 … 50 °C / 80% U.R. |
| Dimensioni | 600 x 105 x 73 mm |
| Peso | 643 g |
1 x Adattatore per tipo 2
1 x Custodia
Istruzioni per l’uso (disponibili in Inglese, Italiano in traduzione)
| ean |
|---|
Prodotti Suggeriti
-
Misuratore per autoveicoli PCE-EVSE 310+
€385,90Misuratore per autoveicoli / Simulazione veicolo / Simulazione cavo / Uscita CP e presa di corrente per misurazioni / Custodia inclusa Il misuratore per autoveicoli viene […]
-
Adattatore di connessione per wallbox da tipo 2 a tipo 1 PCE-EVSE ADP
€131,90Adattatore di connessione per wallbox da tipo 2 a tipo 1 L’adattatore di connessione per wallbox da tipo 2 a tipo 1 è un accessorio per […]
-

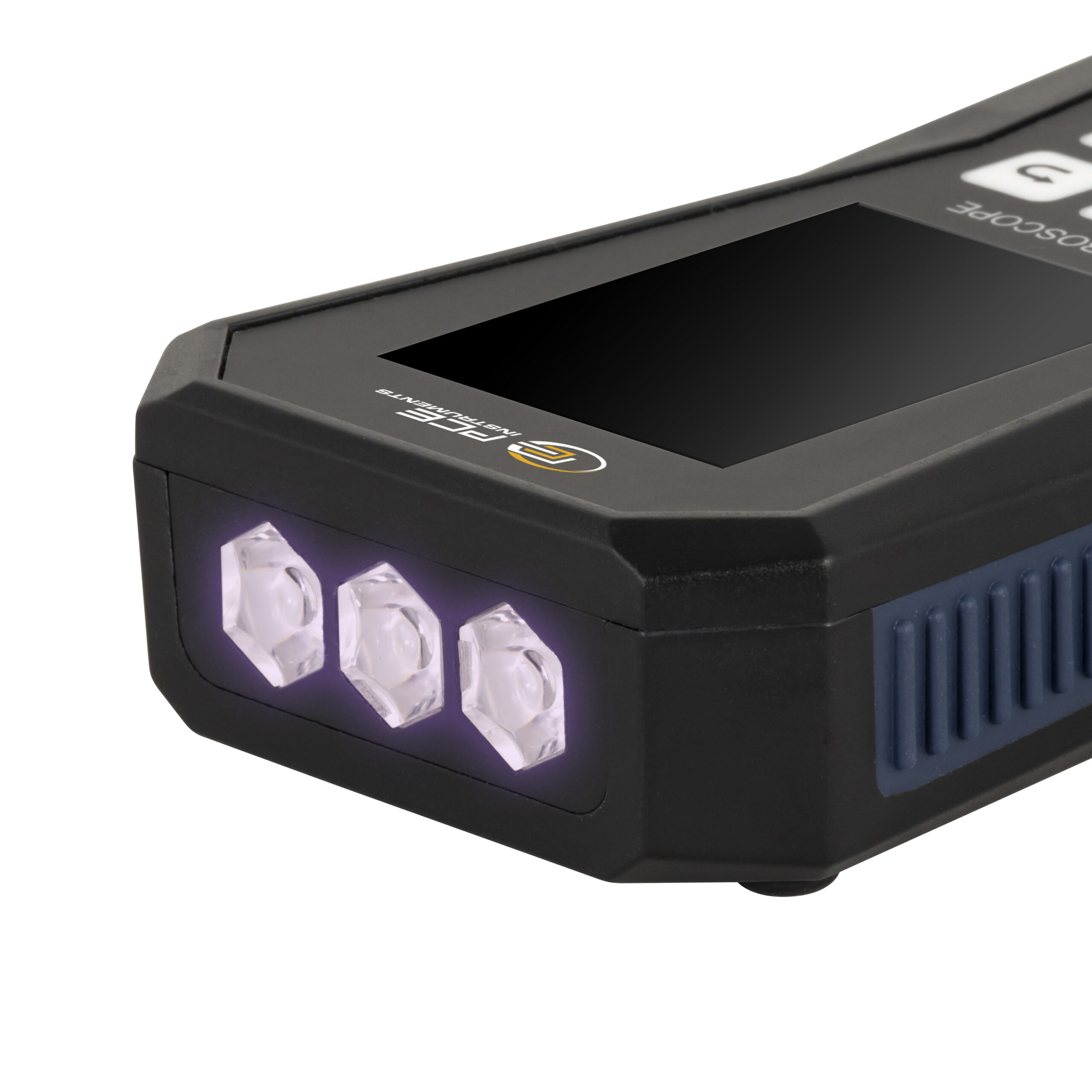

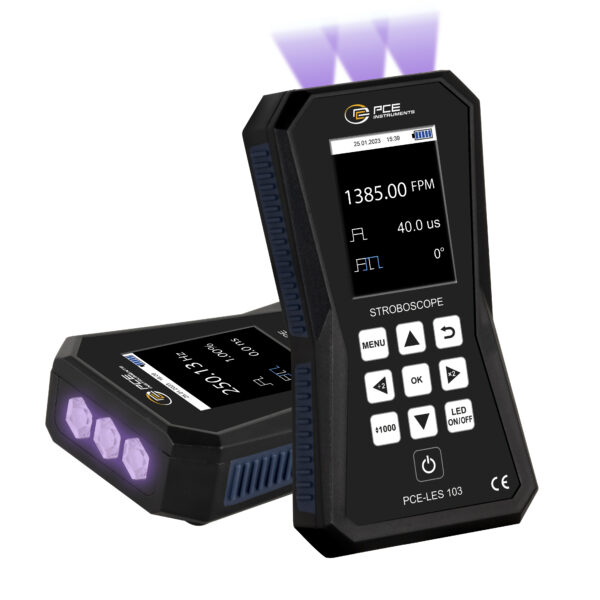

Strumento per veicoli PCE-LES 103UV-385
€549,90Strumento per veicoli con 3 LED UVA ad alte prestazioni / 317 μW/cm² a 30 cm / Ampiezza dell’impulso regolabile in percentuale, gradi o tempo / […]
-

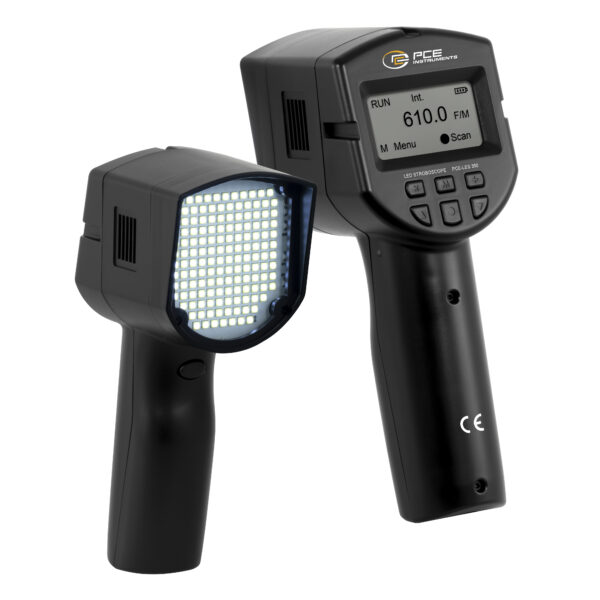

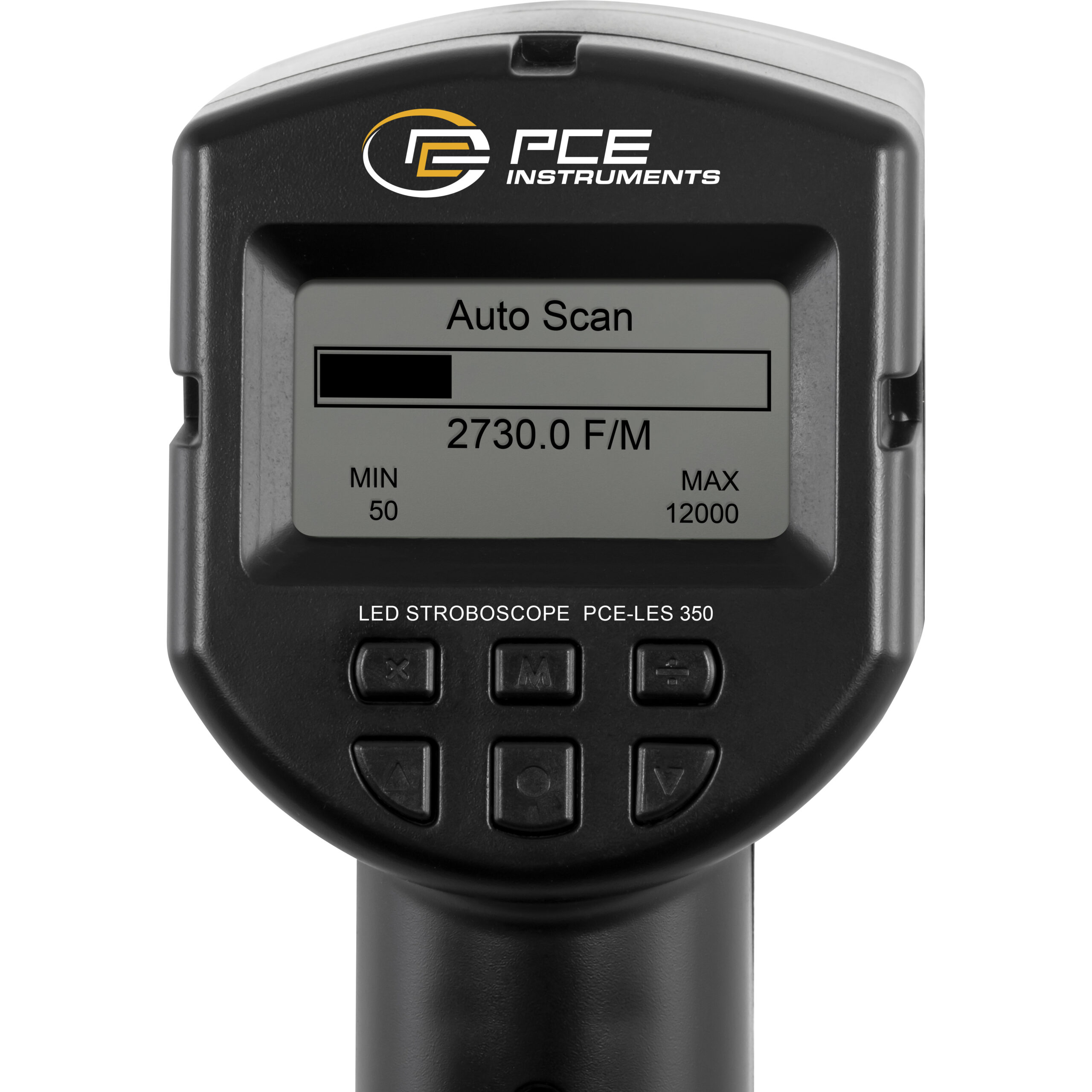

Strumento per veicoli PCE-LES 350
€954,90Strumento per veicoli / Sorgente luminosa 144 LED / Spegnimento automatico 1…250 min / Raddoppio/divisione dei FPM / Durata del flash regolabile / Illuminamento: 6.270 lux […]
-
Misuratore per autoveicoli PCE-LES 500
€4.779,90Misuratore per autoveicoli con ingresso trigger / 28 LED ad alta potenza / Sfasamento 0 … 359 ° / 2439 lux @ 50.000 FPM, 20 cm […]
-

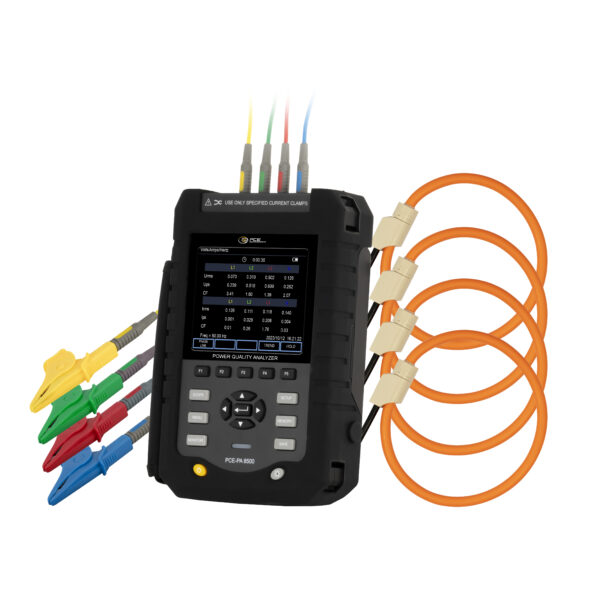

Strumentazione elettronica PCE-PA 8500 HP
€3.283,90Strumentazione elettronica con data logger / Display a colori con visualizzazione grafica / Interfaccia USB e LAN / Pinze amperometriche flessibili fino a 1500 A incluse […]
-

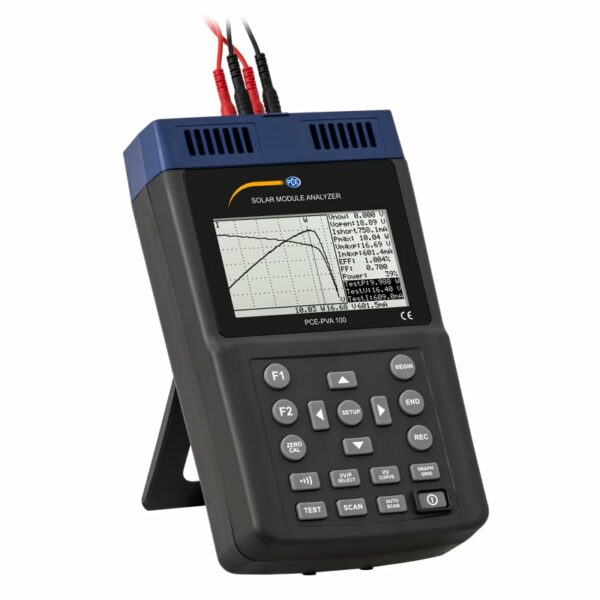

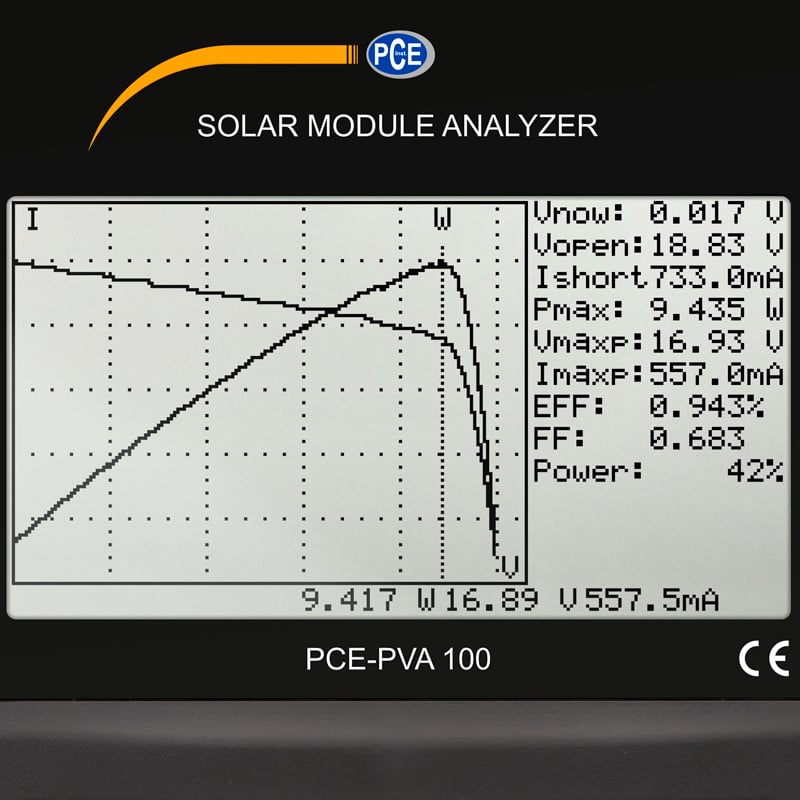

Tester per moduli solari PCE-PVA 100
