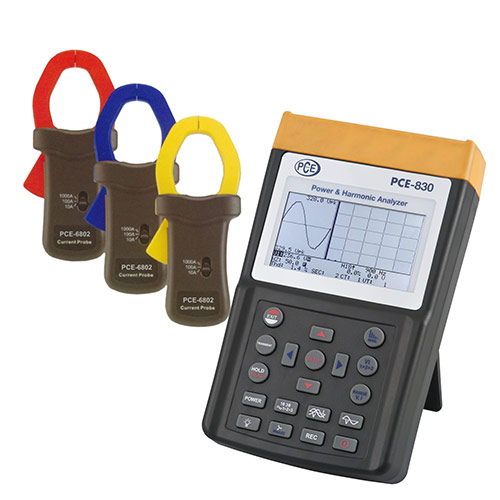

Misuratore potenza PCE-830-2
COD: PCE-830-2Brand: PCE Instruments
€2.699,90 IVA esclusa €3.293,88 IVA inclusa
Scheda tecnica
Prodotto acquistabile su ordinazione, contattaci per informazioni
Categorie: Analizzatori rete trifase, Strumenti PCE
misuratore di potenza elettrica trifase / misuratore di energia / analizzatore di armoniche / memoria / interfaccia per PC e software
Il misuratore di potenza elettrica e armoniche PCE-830-2 (Power and Harmonics Analyzer) serve per la misura a una e tre fasi di grandezze elettriche in corrente alternata. Il misuratore di potenza elettrica e armoniche, oltre a rilevare le grandezze di misura “normali” come tensione, corrente, frequenza, potenza e energia, indica anche, secondo la normativa EN50160, i valori armonici, interarmonici e asimmetrici. Interferenze nella rete come interruzioni, furti, interarmonici temporali o transitori (a partire da 16 µs) sono rilevate con i loro valori corrispondenti. Il display LCD del misuratore di potenza elettrica e armoniche, che è dotato di un buon contrasto e una matrice a punti retroilluminata, mostra fino a 35 parametri contemporaneamente. Si possono adattare fino a 3 pinze per corrente contemporaneamente. Nella modalità di registrazione dati, questo misuratore di potenza elettrica e armoniche può memorizzare fino a 17.470 valori di misura (3 fasi / 4 cavi), nel caso più semplice fino a 52.400 valori di misura (1 fase / 2 cavi), ripartiti tra 85 registrazioni. Tutto questo fa si che il misuratore di potenza elettrica e armoniche PCE-830-2 possa essere utilizzato per analisi di lunga durata. I valori di misura ottenuti possono essere inviati al PC ed essere processati con il software di analisi corrispondente. Nella confezione troverà tutto ciò che è necessario per effettuare le misure e le analisi (incluso il software e il cavo dati). Il misuratore di potenza elettrica e armoniche viene inviato con certificato di fabbrica, opzionalmente può essere certificato in laboratorio secondo la normativa ISO.
– Analisi di rete trifase / 4 cavi, 3 fasi / 3 cavi, 1 fase / 2 cavi, 1 fase / 3 cavi
– Misura del valore effettivo reale (V 123 e I 123 )
– Misura della potenza attiva (W, KW, MW, GW)
– Misura della potenza apparente e reattiva (KVA, KVAR)
– Fattore di potenza (PF), angolo di fase (Φ)
– Misura di energia e lavoro (Wh, KWh, KVARh, PFh)
– Misure di corrente da 0,1 mA a 3000 A, consente p.e. di analizzare la necessità di
  riserva di potenza di una fabbrica
– Ampio display LCD che mostra fino a 35 parametri simultaneamente (3P4W [=3 fasi /4
  cavi])
– Condizioni CT (1 a 600) e PT (1 a 3000) programmabili
– Indicazione delle forme di onda di corrente e tensione sovrapposta
– Memoria da 512 KB con intervalli di registrazione programmabili (frequenza di
  campionamento da 2 a 3000 secondi, 17.470 valori usando il sistema trifase / 4 cavi)
– Indicazione delle forme di onda, parametri di rendimento e distorsioni armoniche
– Ampio display LCD, matrice a punti illuminata
– Potenza media (AD in W, KW, MW)
– Potenza massima (MD in W, KW, MW) con il periodo programmabile
– Analisi delle distorsioni armoniche fino al 99° ordine di curvatura
– Indicazione nel display fino alla 50ª forma d’onda armonica
– Indicazione della forma d’onda con valore massimo (1024 valori di misura / periodi)
– Analisi delle distorsioni assolute (%THD-F)
– Diagramma di equilibrio grafico con parametri del sistema trifase
– Rileva fino a 28 transitori (tempo e cicli) con soglia programmabile (%)
– Relazione trifase per tensione o corrente asimmetrica (VUR)
– Fattore trifase di tensione o corrente asimmetrica (d0%, d2%)
– Interfaccia USB isolata otticamente
– Temporizzatore e calendario integrato per la registrazione dei dati
– Diametro massimo del cavo elettrico per la pinza amperometrica: PCE-6801 ca. 30mm,
  PCE-6802 ca. 55mm, PCE-3007 ca. 170mm
– Misura del valore effettivo reale (V 123 e I 123 )
– Misura della potenza attiva (W, KW, MW, GW)
– Misura della potenza apparente e reattiva (KVA, KVAR)
– Fattore di potenza (PF), angolo di fase (Φ)
– Misura di energia e lavoro (Wh, KWh, KVARh, PFh)
– Misure di corrente da 0,1 mA a 3000 A, consente p.e. di analizzare la necessità di
  riserva di potenza di una fabbrica
– Ampio display LCD che mostra fino a 35 parametri simultaneamente (3P4W [=3 fasi /4
  cavi])
– Condizioni CT (1 a 600) e PT (1 a 3000) programmabili
– Indicazione delle forme di onda di corrente e tensione sovrapposta
– Memoria da 512 KB con intervalli di registrazione programmabili (frequenza di
  campionamento da 2 a 3000 secondi, 17.470 valori usando il sistema trifase / 4 cavi)
– Indicazione delle forme di onda, parametri di rendimento e distorsioni armoniche
– Ampio display LCD, matrice a punti illuminata
– Potenza media (AD in W, KW, MW)
– Potenza massima (MD in W, KW, MW) con il periodo programmabile
– Analisi delle distorsioni armoniche fino al 99° ordine di curvatura
– Indicazione nel display fino alla 50ª forma d’onda armonica
– Indicazione della forma d’onda con valore massimo (1024 valori di misura / periodi)
– Analisi delle distorsioni assolute (%THD-F)
– Diagramma di equilibrio grafico con parametri del sistema trifase
– Rileva fino a 28 transitori (tempo e cicli) con soglia programmabile (%)
– Relazione trifase per tensione o corrente asimmetrica (VUR)
– Fattore trifase di tensione o corrente asimmetrica (d0%, d2%)
– Interfaccia USB isolata otticamente
– Temporizzatore e calendario integrato per la registrazione dei dati
– Diametro massimo del cavo elettrico per la pinza amperometrica: PCE-6801 ca. 30mm,
  PCE-6802 ca. 55mm, PCE-3007 ca. 170mm
Specifiche tecniche | |
Valori di misura | Range di misura / Risoluzione / Precisione |
Watt AC (50 o 60 Hz, PF 0,5 fino a 1) | 5,0 … 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 … 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 … 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 … 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 … 9999 kW / 1 kW / ±1% ±8 kW 0,000 … 9,999 MW / 0,001 MW / ±1% ±80 kW |
Corrente AC (50 o 60 Hz, selezione range automatica, TRMS)   | 10,00 A / 0,01 A / 4 A … 100,0 A / 0,01 A / ±0,5% ±0,5 A 40 A … 1000,0 A / 0,1 A / ±0,5% ±5 A |
Tensione AC (50 o 60 Hz, TRMS) | 20,0 … 500,0 V / 0,1 V / ±0,5% ±5 digit (fase contro presa a terra) 20,0 … 600,0 V / 0,1 V / ±0,5% ±5 digit (fase contro fase) |
Distorsioni armoniche della tensione AC | 1 … 20º / 0,1% / ±1,0% 21 … 49º / 0,1% / 4% del valore di misura ±2,0% 50 … 99º / 0,1% / 6% del valore di misura±2,0% |
Armoniche della corrente AC in% | 1 … 10º / 0,1% / ±2% 21 … 49º / 0,1% / 4% del valore di misura ±2,0% 50 … 99º / 0,1% / 6% del valore di misura ±2,0% |
Fattore di potenza (PF) | 0,00 … 1,00 / 0,01 / ±0,04 |
Angolo di sfasamento (Phi) | -180° … 180° / 0,1° / ±1° |
Distorsione armonica totale | 0,0 … 20,0% / 0,1% / ±2% 20,0 … 100% / 0,1% / ±6% del valore di misura ±1% 100 … 999,9% / 0,1% / ±10% del valore di misura ±1% |
Misura massima in tensione e corrente AC | 50Hz / 19µS / ±5% ±30 digit 60Hz / 16µS / ±5% ±30 digit |
Misura del valore più alto in tensione e corrente AC | 1,00 … 99,99 / 0,01 / ±5% ±30 digit |
Range frequenza in modo automatico | 45 … 65 Hz / 0,1Hz / 0,1Hz |
Memoria | 512 kB (non è memoria volatile) per un massimo di 52.420 valori di misura effettuando una misura di 1 fase/2 cavi |
Interfaccia | USB (isolato otticamente) |
Software e cavo dati | Entrambi nella confezione, adatto per Windows XP, 7, etc… |
Display | LCD retroilluminato, con matrice a punti |
Alimentazione | 8 x 1,5V tipo AA (Mignon) |
Dimensioni | 257 x 155 x 57 mm |
Peso | 1.160 g |
Condizioni operative | Max. 85% di umidità relativa / -10 … +50 ºC |
Classe di protezione / normative | IEC 61010, 600 V/CAT III |
Set 2: PCE-830-2 + pinza amperometrica PCE-6802 (1.000 A) – Rilevazione cavo elettrico: diametro 55mm – Selezione range: manuale (10 A, 100 A, 1.000 A) – Dimensioni: 244 x 97 x 46 mm – Peso: 600g |
Contenuto della spedizione
1 x Misuratore di potenza elettrica PCE-830-2,
3 x Pinze amperometriche PCE-6802,
4 x Morsetti isolati,
4 x Linee di verifica di sicurezza da 3m,
8 x Batterie,
1 x Alimentatore,
1 x Valigetta,
1 x Cavo USB per PC,
1 x Software (inglese),
Istruzioni per l’uso (disponibili in download)
3 x Pinze amperometriche PCE-6802,
4 x Morsetti isolati,
4 x Linee di verifica di sicurezza da 3m,
8 x Batterie,
1 x Alimentatore,
1 x Valigetta,
1 x Cavo USB per PC,
1 x Software (inglese),
Istruzioni per l’uso (disponibili in download)
