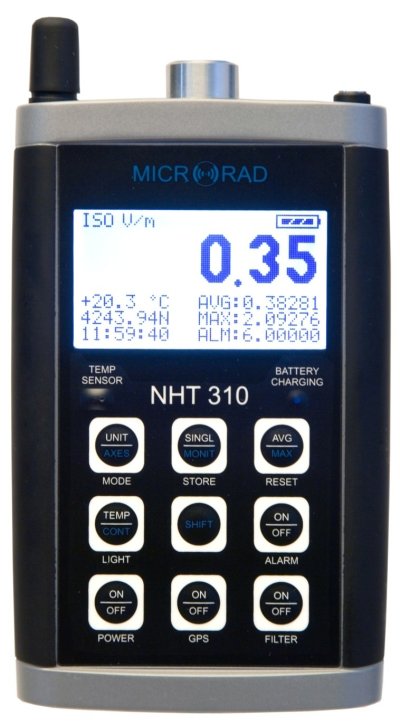

MISURATORE DI CAMPI ELETTROMAGNETICI – NHT310

NHT310 MISURATORE DI CAMPI Elettromagnetici da campi statici a microonde.

Misuratore di campi em a larga banda, è un sistema completo, affidabile e tracciabile per misurare i livelli di campo elettromagnetico nella più ampia gamma di frequenza relativa all’esposizione dell’individuo in accordo agli standard nazionali ed internazionali.

Strumento adatto alle verifiche:
* in accordo alla normativa europea 2004/40/CE e D.Lgs. 81 Testo Unico per la sicurezza dei lavoratori
* e per il rispetto delle soglie di esposizione della popolazione

Caratteristiche
> Misure isotropiche di campo B, H, E con sonde intercambiabili da DC a 40 GHz
> Ampia capacità di memoria dati e autonomia per monitoraggi per oltre 72 ore
> Leggero, compatto e semplice da utilizzare
> Progettato in conformità agli Standards CEI EN50413 e EN50499
> Progettato in conformità al D. Lgs. 81-2008 per l’Esposizione Professionale
> GPS e termometro integrati
> Software MicroLink per controllo remoto e gestione dei dati di misura
> Interfaccia per applicativi esterni in ambito EMC

Applicazioni principali
Verifiche in accordo alla normativa europea 2004/40/CE e D.Lgs. 81 Testo Unico per la sicurezza dei lavoratori:
• Forni ad induzione industriali, sistemi di saldatura ed incollaggio, tempra ed essiccamento.
• Apparati per diatermia, apparati elettromedicali operanti a radiofrequenza, macchine per risonanza magnetica NMR.
• Centrali di produzione energia elettrica e sistemi collegati.
• Misure in ambito ferroviario e trasporti di superficie.
• Sistemi di telecomunicazioni wireless, stazioni radio base, trasmettitori radio TV, stazioni CB, sistemi Wifi e WiMax, impianti satellitari e ponti radio.

Verifiche per il rispetto delle soglie di esposizione della popolazione:
• Aree nelle vicinanze di elettrodotti e cabine elettriche.
• Aree circostanti tralicci radiotelevisivi
ed impianti per la telefonia cellulare
• Siti sensibili come asili, scuole, ospedali e case di riposo

Applicazioni in ambito EMC per il controllo del campo generato all’interno di camera anecoiche

Funzioni principali
• Valore isotropico e dei singoli assi di campo elettrico, campo magnetico, induzione magnetica, densità di potenza (V/m, A/m, μT, mW/cm2, W/m).
• Valore istantaneo, max, medio temporale, mediano.
• Modalità di acquisizione puntuale e monitoraggio a lungo termine con capacità di memoria di oltre 20.000 misure.
• Analisi di segnali complessi ELF nel dominio del tempo e della frequenza con la versione NHT-3D con possibilità di calcolo del “picco ponderato” secondo raccomandazione ICNIRP 2010.
• Possibilità di utilizzare batterie ricaricabili e batterie alcaline con autonomia superiore alle 72 ore.
• GPS integrato a 50 canali per calcolo delle coordinate geografiche del punto di misura con relativa visualizzazione a display e memorizzazione automatica insieme ai valori di campo.
• Sensore temperatura integrato per memorizzazione del relativo valore nel sito di misura
• Software MicroLink per trasferimento dati su PC esterno con elaborazione grafica.
•  Gestione dello strumento da remoto per configurazioni e misure.

L’eccezionale vantaggio del nuovo NHT 310 è l’opportunità di acquisire valori da campi statici fino a campi ad altissima frequenza. Ciò significa che l’utente non ha più bisogno di molteplici strumenti e può analizzaremacchine per risonanza magnetica, elettrodotti, cabine di trasformazione, forni ad induzione, sistemi di saldatura e incollaggio, antenne di trasmissione o connessioni wireless sempre con la stessa soluzione e le sue differenti sonde di induzione magnetica (B), campo magnetico (H) e campo elettrico (E).

Il kit dello strumento include: palmare unità base, batterie ricaricabili, alimentatore, software di trasferimento dati, fibra ottica con convertitore, valigia rigida IP67, manuale.

Sonde disponibili: Per l’applicazione in ambito sicurezza sul lavoro si propone il kit dello strumento con l’aggiunta delle sonde 33P e 01E.

– PROBE 01E: Sonda per la misura del campo E, gamma di frequenza 100KHz-6,5GHz, dinamica 0,2–350V/m. Include certificato di taratura ISO.
– PROBE 33P: Sonda integrata per la misura del campo B / E / B Statico DC gamma di frequenza 33E e 33B : 5 Hz ÷ 400 kHz / 33H : DC, Intervallo di misura 33B: 300 nT ÷ 16mT / 33E: 20V/m ÷ 20kV/m / 33H: 5μT ÷ 5mT. Include certificato di taratura ISO.
Sulla base della sonda è presente uno switch che permetterà all’utilizzatore di selezionare quale sonda interna abilitare e quindi quale parametro misurare.
– PROBE 02E: Sonda per la misura del campo E, gamma di frequenza 200KHz-40MHz, dinamica 2–1200V/m. Include certificato di taratura ISO.
– PROBE 03E: Sonda per la misura del campo E, gamma di frequenza 3MHz-18GHz, dinamica 0,8–350V/m. Include certificato di taratura ISO.
– PROBE 04E: Sonda per la misura del campo E, gamma di frequenza 3MHz-40GHz, dinamica  0,8–350V/m. Include certificato di taratura ISO.
– PROBE 02H: Sonda per la misura del campo H, gamma di frequenza 300KHz-30MHz, dinamica 0,016–16A/m. Include certificato di taratura ISO.
– PROBE 10B: Sonda per la misura del campo B, gamma di frequenza 5Hz-400KHz, dinamica 0,1µT–1mT. Include certificato di taratura ISO.
– PROBE 11E: Sonda per la misura del campo E, gamma di frequenza 5Hz-400KHz, dinamica 20V/m–20KV/m. Include certificato di taratura ISO.
– PROBE 20H: Sonda per la misura del campo magnetico statico B in DC, gamma di frequenza DC-1KHz, campo di misura 1mT-8T. Include certificato di taratura ISO.
– PROBE 30H: Sonda per la misura del campo magnetico statico B in DC, gamma di frequenza DC-1KHz, campo di misura 200µT-600mT. Include certificato di taratura ISO.
– PROBE 20B: Sonda per la misura del campo B, gamma di frequenza 5Hz-20KHz, dinamica 0,3µT–16mT, area section 100cm2 according with EN50500. Include certificato di taratura ISO.
– PROBE 30B: Sonda per la misura del campo B, gamma di frequenza 5Hz-400KHz, dinamica 0,3µT–16mT, area section 100cm2 according with EN62233. Include certificato di taratura ISO.

SOFTWARE
Il sistema include un programma software per il controllo remoto ed il trasferimento dati ad un computer esterno. La funzione di controllo remoto permette all’utente di effettuare misure da un PC usando una fibra ottica senza disturbare il segnale da analizzare. Il software permette anche di trasferire i dati già memorizzati sullo strumento ed elaborarli in differenti modalità grafiche (istogrammi, ampiezza/tempo, tabelle ed altro).
