Microclima Termico HD32.3TC per verifica indici PMV-PPD / WBGT

Stazione in versione economica per la misura del microclima in ambienti di lavoro.

Thermal microclimate per la misura degli indici WBGT, PMV (voto medio previsto), PPD (percentuale prevista di insoddisfatti), DR (disturbo da correnti d’aria), TU (intensità locale di turbolenza), HI (indice di calore), UTCI (Universal Thermal Climate Index), TEP (Temperatura equivalente percepita), CO₂, PM1.0, PM2.5 e PM10. Stima del tempo di decadimento SARS-CoV-2 sulle superfici.

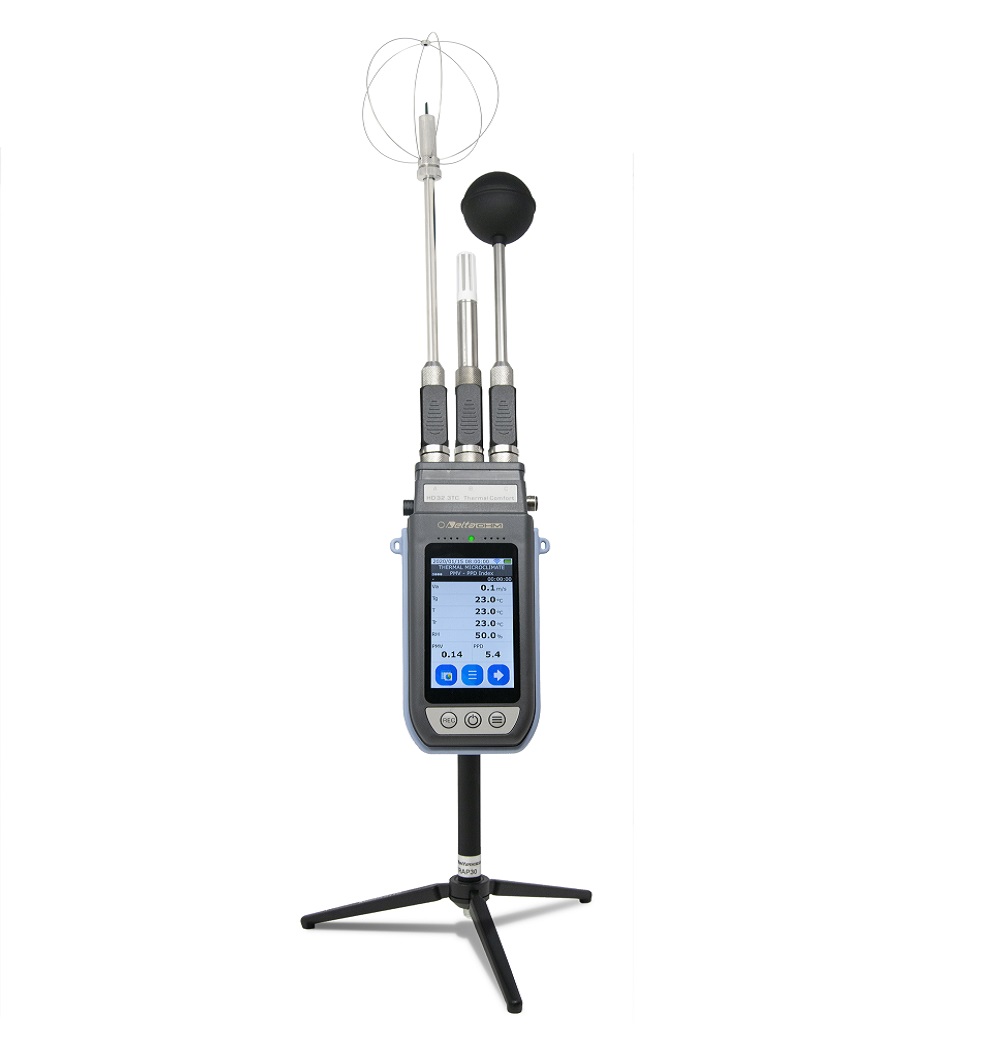

HD32.3TC è la versione portatile, usata per lo più in combinazione con un supporto da tavolo (piccolo treppiede).

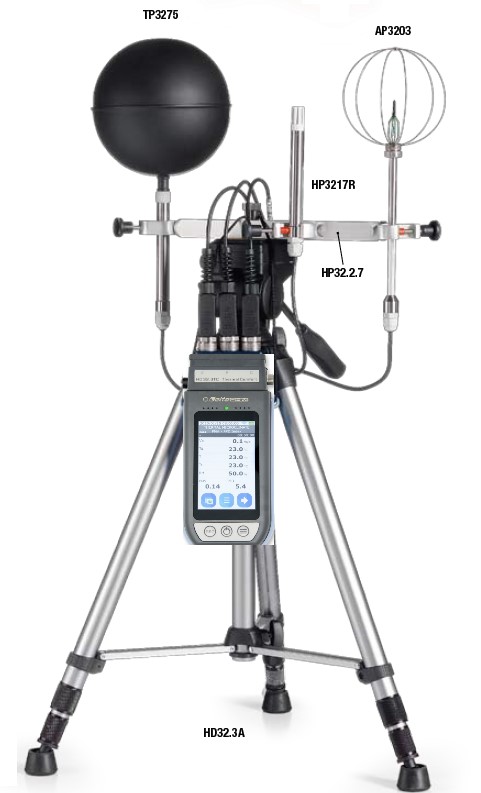

HD32.3TCA è la versione che si usa con un treppiede stabile, adatto ad essere usato per misurazioni per periodo più prolungati.

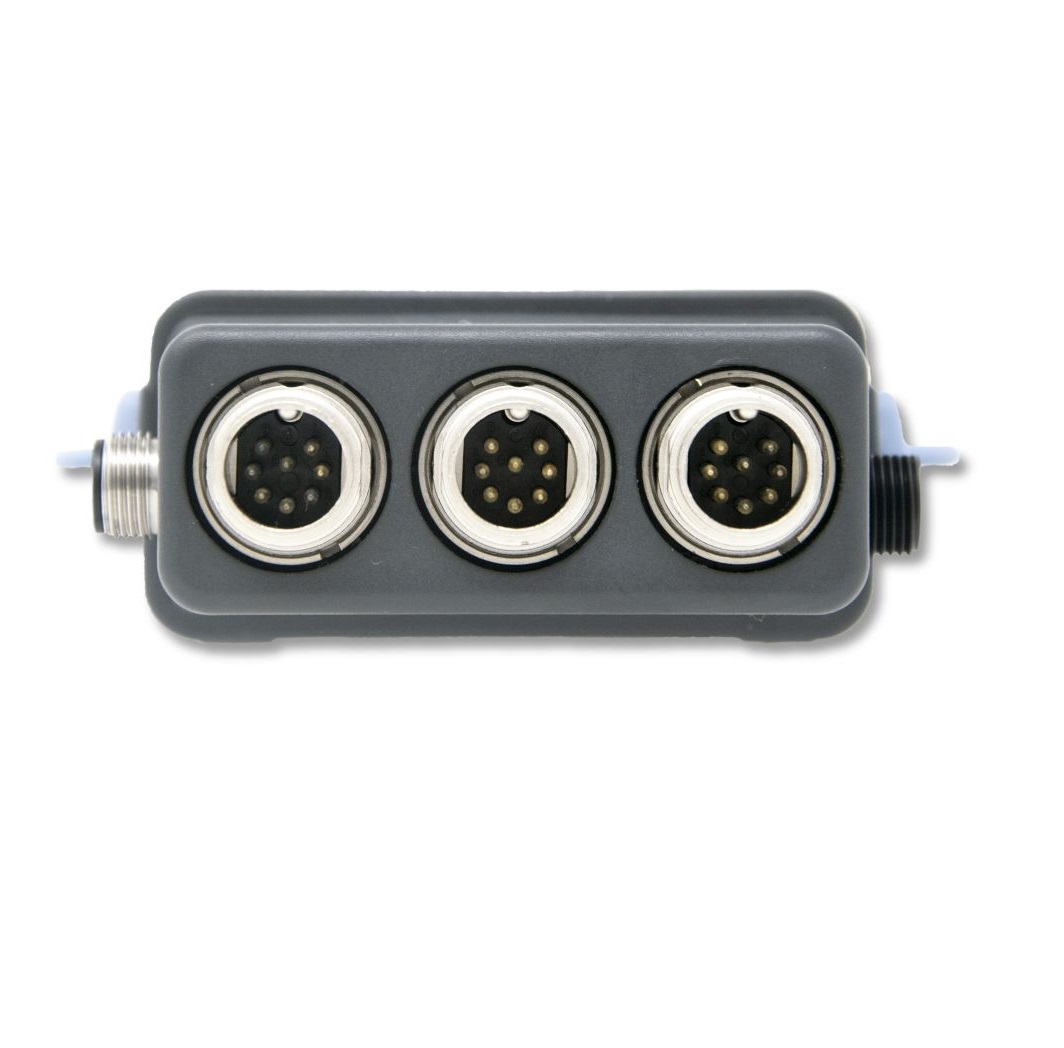

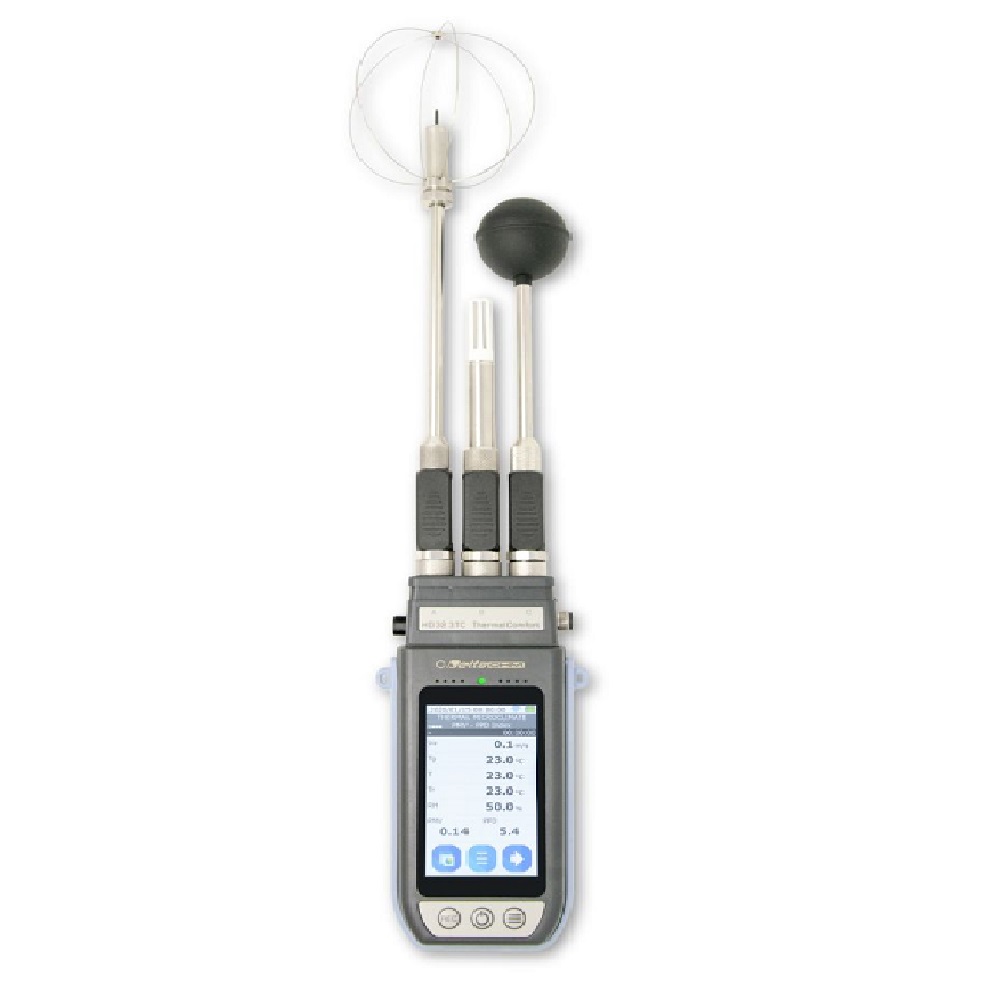

Tecnicamente la differenza è semplice: con HD32.3TCA i sensori sono collegati da un cavo e viene utilizzato un globotermometro con ∅150 mm. Con la versione HD32.3TC il globotermometro è di ∅50 mm e i sensori vengono collegati direttamente nella parte superiore dello strumento.

Entrambi sono completamente conformi alle norme ISO7730, ISO7726 e ISO7243.

A seconda delle sonde collegate, HD32.3TC(A) misurano simultaneamente:

• CO₂ biossido di carbonio
• P_atm pressione atmosferica
• PM1.0, PM2.5, PM10 polveri sottili
• T_nw temperatura di bulbo umido a ventilazione naturale
• T temperatura di bulbo secco
• T_g temperatura di globotermometro
• UR umidità relativa
• V_a velocità dell’aria

Adatta ad effettuare misure in ambienti moderati (tipicamente uffici); la valutazione mira infatti a definire la condizione di comfort termico (detta anche benessere termoigrometrico) definito come lo stato psicofisico in cui il soggetto esprime soddisfazione nei riguardi dell’ambiente termico o comunque non ha sensazione né di caldo né di freddo.

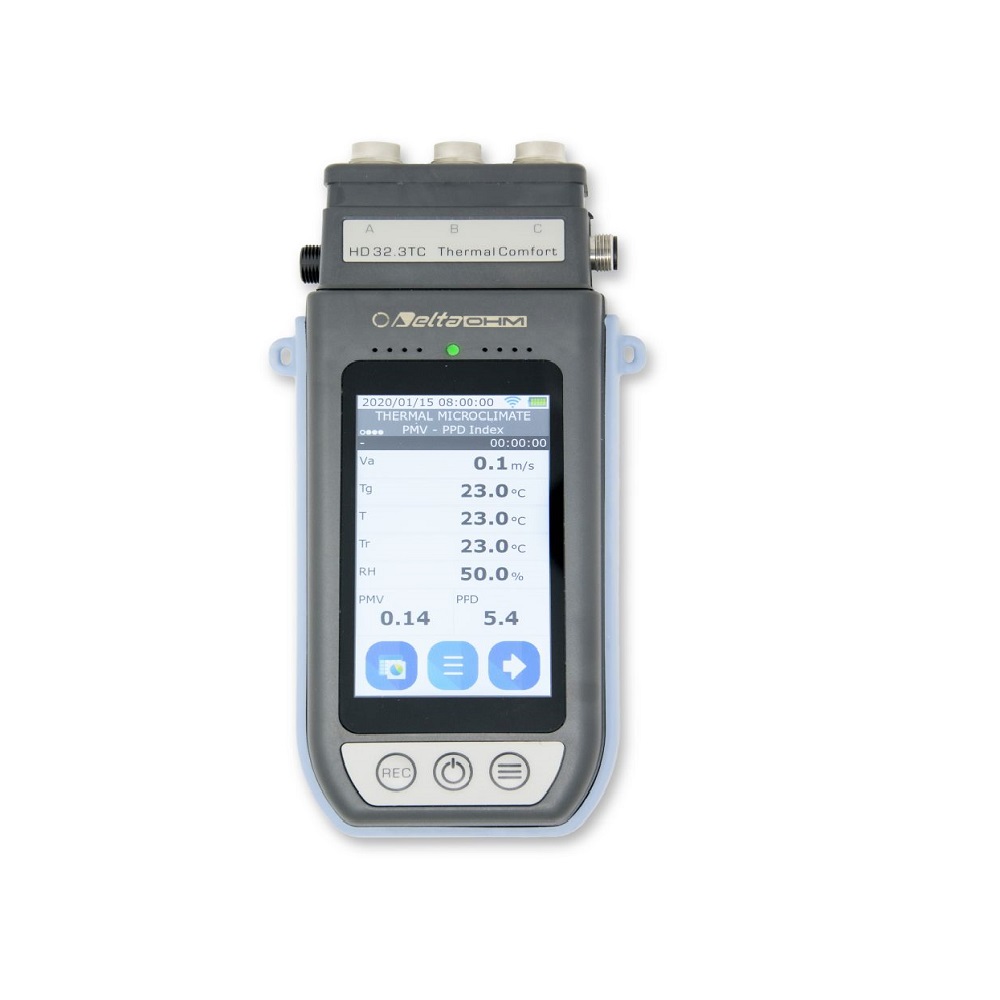

• Display touch chiaro e luminoso
  valori calcolati di WBGT, PMV/PPD e TU direttamente visibili a display
• Lunga durata
  Grande capacità di memoria per lunghi cicli di misurazione.
• Dati immediatamente disponibili
  Applicazione Cloud on-line accessibile da remoto
• Portatile
  Batteria che garantisce autonomia di lavoro per almeno 24 ore

Applicazioni per cui HD32.3TC fornisce un’ottima soluzione sono molteplici:

Applicazioni in ambito Microclima:
√ Misura degli indici di comfort globale PMV e PPD de di disagio locale DR in Ambiente Moderato
√ Misura dell’indice WBGT in Ambiente Severo Caldo

Applicazioni in ambito IAQ:
√ Misura delle condizioni di comfort e della qualità dell’aria in ambienti interni come scuole, uffici, fabbriche…
√ Analisi della sindrome da edificio malato (Sick Building Syndrome)
√ Verifica dell’efficienza di sistemi di riscaldamento, ventilazione e condizionamento dell’aria (HVAC)
√ Building Automation

Norme di riferimento:
ISO 7726 –  Ergonomics of the thermal environment – Instruments for measuring physical quantities.
ISO 7730 –  Ergonomics of the thermal environment – Analytical determination and interpretation of thermal comfort using calculation of the PMV and PPD indices and local thermal comfort criteria.
ISO 7243 – Ergonomics of the thermal environment – Assessment of heat stress using the WBGT (wet bulb globe temperature) index.
ASHRAE Standard 55 – Thermal Environmental Conditions for Human Occupancy.
ASHRAE Standard 62.1-2019 – Ventilation for Acceptable Indoor Air Quality.
ASHRAE Standard 62.1-2019 – Ventilation for Acceptable Indoor Air Quality.

Formati esportazione CSV – PDF
Display LCD 480×800, Touch screen capacitivo
Connettività USB host e device, RS485 alimentata, Wi-Fi
Capacità di memoria 8GB
Intervallo di memorizzazione Da 1 secondo a 1 ora
Alimentazione Batteria Ioni di Litio 6000 mA/h
ricaricabile via USB
Autonomia 24 ore in consumo massimo
Temperatura operativa -5 … 50°C
Umidità relativa di lavoro 0 … 90% UR no condensa
Grado di protezione IP54
Incertezza strumento ± 1 digit @ 20°C
Dimensioni 185x90x40 mm
Peso 500 gr

Disponibili inoltre diverse sonde (in opzione) tra le quali:

–        PMsense-P : Trasmettitore di particolato PM1.0, PM2.5, PM10 da connettere alla porta RS485 dello strumento.

–        HP3217B4 : Sonda di CO2, temperatura, umidità relativa e pressione atmosferica con modulo SICRAM da connettere direttamente allo strumento.

–        HP3217BV4: Sonda di CO2, temperatura, umidità relativa e pressione atmosferica con modulo SICRAM da connettere direttamente allo strumento. La sonda permette inoltre il monitoraggio dei composti organici volatili (VOC).

Gli strumenti HD32.3TC e HD32.3TCA misurano e calcolano un numero di indici superiore rispetto agli strumenti HD32.3 e HD32.3A. La vendita, la riparazione e la manutenzione della vecchia serie rimangono comunque disponibili.
