HD HD978TR3 HD978TR4 CONVERTITORI SEGNALE AMPLIFICATORI

L’HD978TR3, HD978TR4, HD978TR5 e l’HD978TR6 sono convertitori/amplificatori di segnale configurabili con in gresso in mV.

Il range del segnale d’ingresso in mV è configurabile mediante un tqasto tra -10mV e +60mV tramite il simulatore HD778-TCAL ed il software DeltaLog7 o un calibratore di tensione con uscita in mV. L’HD978TR3 e HD978TR5 hanno uscita in corrente 4…20mA. L’HD978TR4 e HD978TR6 hanno uscita in tensione 0…10Vcc, su richiesta è possibile realizzare le uscite 0…1Vcc, 0…5Vcc e 1 5Vcc.

Un led segnala situazioni di allarme ed assiste l’utente nelle fasi di programmazione. Lo strumento è inoltre protetto contro le inversioni di polarità.

L’ingresso e l’uscita sono tra loro isolati galvanicamente: ciò serve ad eliminare i problemi dovuti alla reciproca influenza dei dispositivi originati dai disturbi indotti attraverso i diversi percorsi di massa.

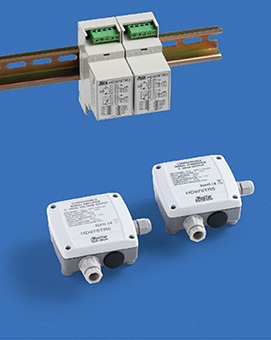

Lo strumento è alloggiato in un contenitore a 2 moduli Din (larghezza 35mm) con attacco normalizzato per barra omega da 35mm per i modelli HD978TR3 e HD978TR4, un contenitore da parete per i modelli HD978TR5 e HD978TR6.
Lo stadio di uscita in corrente 4…20mA dell’HD978TR3 e HD978TR5 è di tipo passivo a due fili e fornisce alimentazione al convertitore attraverso lo stesso loop di corrente.
