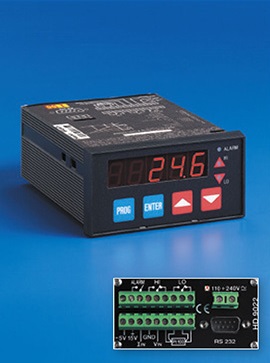

| Lo strumento indicatore da quadro a microprocessore HD 9022 è un indicatore con soglie d’allarme programmabili e configurabili dall’utilizzatore. Accetta in ingresso segnali provenienti da trasmettitori a 2 o 3 fili sia in tensione 0÷1V, 0÷10V che in corrente 0÷20 mA, 4÷20 mA o Pt100 a 4 fili.
La configurabilità è tutta e sempre presente nello strumento, non sono necessarie schede aggiuntive.
La scelta per la configurazione dei segnali in ingresso avviene tramite la tastiera posta sul fronte dello strumento.
Le dimensioni dello strumento sono 96×48 mm profondità 145 mm secondo DIN 45700.
Il modo di funzionamento dell’HD 9022 viene scelto in funzione dell’applicazione configurando lo strumento dalla tastiera, con la massima semplicità è possibile configurare lo strumento in campo per adattarlo a mutate esigenze di processo.
La configurabilità riguarda l’ingresso, il campo scala, il set point e le uscite ausiliarie.
APPLICAZIONI:
Applicazioni tipiche sono la visualizzazione di segnali provenienti da trasmettitori che possono essere di temperatura, umidità, pressione, velocità, portata, livello, forza, etc. per i più svariati settori industriali, macchine operatrici, automazioni.
CARATTERISTICHE TECNICHE:
– Set point configurabile da -9999 a +19999.
– Indicazione a led rossi a 7 segmenti da 1/2”.
– Morsetto separato per ingresso tensione 0÷1 / 0÷10V, ingresso corrente 0÷20 / 4÷20 mA e ingresso Pt100 (-200÷+800°C)
– Lo strumento dispone di alimentazione ausiliaria: -5 Vcc max 10 mA e +15 Vcc non stabilizzata max 40 mA, per l’eventuale alimentazione di trasmettitore a 2 fili.
– RΙ*/ = 25 Ω, R7*/ = 200 kΩ.
– Accuratezza strumento: ±0,1% Rdg ±1 Digit.
– Risoluzione del convertitore A/D: 0,05 mV/Digit, 1μA/Digit.
|
