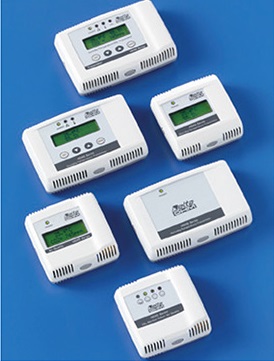

HD 45 / 46 TRASMETTITORI DI UMIDITÀ, TEMPERATURA E CO2

Sono strumenti indicati per monitorare la qualità dell’aria negli ambienti interni.

Applicazioni tipiche sono l’esame della qualità dell’aria in tutti gli edifici dove vi è affollamento di persone (scuole, ospedali, auditori, luoghi di lavoro, mense, ecc.).
Tale analisi permette di regolare gli impianti di condizionamento (temperatura e umidità) e ventilazione (ricambi aria/ora) in modo da raggiungere un duplice obiettivo: ottenere una buona qualità dell’aria secondo le normative ASHRAE e IMC vigenti e un risparmio energetico.La misura di UR (Umidità Relativa) è ottenuta con un sensore capacitivo compensato in temperatura che garantisce misure precise e affidabili nel tempo. Nei modelli HD46 i sensori di umidità relativa e temperatura, con i relativi dati di calibrazione, sono contenuti in un modulo che si può sostituire in maniera facile e rapida. La temperatura T viene misurata con un sensore NTC di alta precisione.

La misura di CO2 (Biossido di Carbonio) è ottenuta con un particolare sensore all’infrarosso (tecnologia NDIR: Non-Dispersive Infrared Technology) che, grazie all’uso di un doppio filtro e ad una particolare tecnica di misura, garantisce misure accurate e stabili per lungo tempo. La presenza di una membrana di protezione, attraverso la quale viene diffusa l’aria da analizzare protegge il sensore dalla polvere e dagli agenti atmosferici.

Gli strumenti sono calibrati di fabbrica e non richiedono ulteriori aggiustamenti da
parte dell’installatore.

L’installazione è a parete e i sensori sono tutti interni allo strumento.
Sono disponibili versioni con uscite analogiche in tensione 0÷10V o corrente 4÷20mA, oppure versioni collegabili a PC tramite la connessione seriale RS485 con protocollo MODBUS-RTU che permette di collegare più trasmettitori sulla stessa rete.

Le versioni con relè permettono di controllare direttamente i parametri ambientali misurati quando vengono superate delle soglie impostabili dall’utente. L’attivazione del controllo è evidenziata da indicatori a LED (solo nei modelli HD46…R). Il funzionamento dei relè è molto versatile, disponendo di modalità di attivazione sopra e sotto la soglia, e di modalità con soglia singola o doppia. Le soglie sono configurabili dall’utente su tutto il campo di misura.
L’opzione con visualizzatore LCD consente la visione immediata di tutte le misure rilevate dallo strumento.
I modelli HD45 BVR e HD45 BAR si distinguono per la possibilità di indicare in modo immediato il livello di qualità dell’aria, per mezzo dell’accensione di indicatori a LED associati a simboli grafici.

Tutte le funzionalità degli strumenti possono essere configurate in modo rapido e intuitivo tramite collegamento al PC.

I modelli della serie HD46 possono essere provvisti di tastiera che permette di configurare facilmente lo strumento anche in assenza di una connessione a PC. I modelli con tastiera dispongono di un display con retroilluminazione attivabile con la semplice pressione di un tasto.
Nei modelli della serie HD45 forniti di relè è disponibile un selettore hardware che consente la selezione rapida della soglia tra una serie di valori prefissati.
Tutti i modelli eseguono il “logging” continuo delle misure, e i dati possono essere
trasferiti al PC.

Gli strumenti funzionano con alimentazione 24Vac o 15…35Vdc.
