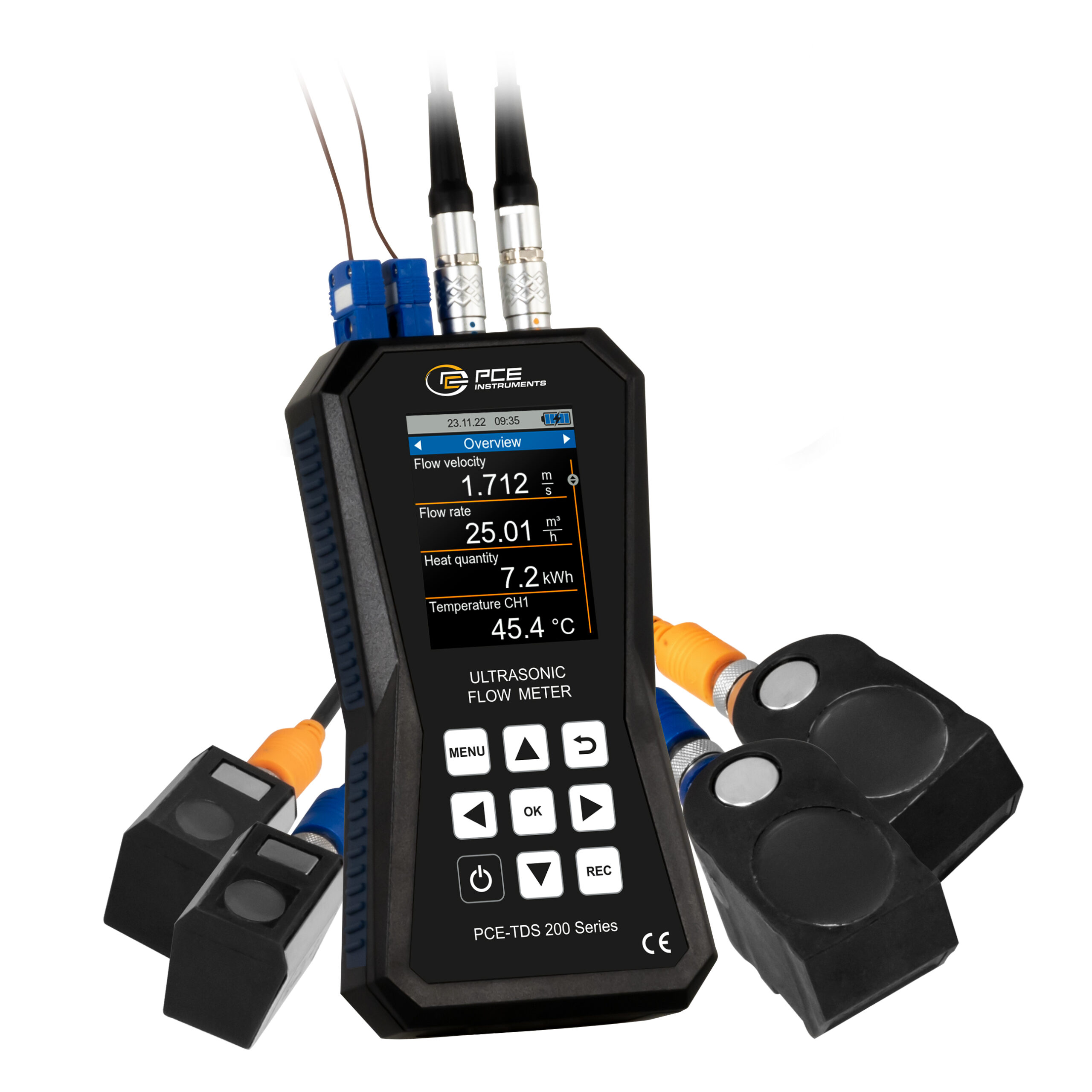

Flussometro a ultrasuoni con memoria da 32 GB / Range di misura: ±32 m/s / Riproducibilità : ±0,5% del valore di misura / Vari tipi di sonde disponibili / Allarme / Display LCD da 2,8″ / Per qualsiasi tipo di sostanza / Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT
Il flussometro a ultrasuoni ha un range di misurazione di ±32 m/s. La precisione di ±1,5% del valore di misura per tubazioni ≥50 e ±3,5% del valore di misura per tubazioni DN <50, cosi come la riproducibilità di ±0,5% del valore di misura, convertono questo flussometro a ultrasuoni in uno strumento di misura molto preciso. Per installare in modo corretto i sensori del flussometro a ultrasuoni, è disponibile un menù di guida all'installazione. Con questo aiuto viene indicata graficamente la qualità del segnale dal flussometro a ultrasuoni. Inoltre viene indicato, anche graficamente, se i sensori del flussometro a ultrasuoni sono posizionati alla giusta distanza. Dopo aver inserito le impostazioni del tubo e del fluido, sarà possibile visualizzare il flusso, la portata e il volume sullo schermo del flussometro a ultrasuoni. Il flussometro a ultrasuoni consente di visualizzare le misure in diverse unità di misura, come: m³, l, gal, igl, mgl, cf, bal, ib, ob.
Durante la misurazione è possibili memorizzare i dati nella memoria del flussometro a ultrasuoni. È possibile impostare l’ora di inizio, stop, frequenza di registrazione tra 1 secondo e 12 ore. I dati vengono archiviati nella memoria interna da 32 GB del flussometro a ultrasuoni. La capacità di memoria del flussometro a ultrasuoni raggiunge i 10 milioni di dati.
Il software opzionale consente di visualizzare i valori memorizzati nel dispositivo. Quando si desidera effettuare un’analisi è possibile visualizzare i dati graficamente o in una tabella. Se si desidera modificare i valori di misura ottenuti con il flussometro a ultrasuoni, è possibile esportarli in formato *.csv. Inoltre, il software consente di generare un report in pdf. Per facilitare la gestione del flussometro a ultrasuoni è possibile regolarlo tramite il software. Sempre attraverso il software, è inoltre possibile visualizzare e seguire in tempo reale l’evoluzione dei dati del flussometro a ultrasuoni.
Per determinare l’energia termica con il dispositivo sono necessarie due termocoppie. Il modello PCE-TDS 200+ integra questa opzione. I sensori di temperatura dello strumento si collegano uno al tubo di ingresso e l’altro a quello di ritorno. Sulla base della differenza di temperatura e del flusso misurato, il dispositivo può determinare l’energia termica. Lo strumento permette di calcolare e visualizzare i costi mentre viene effettuata una misurazione. Pertanto, un campo di utilizzo di questo dispositivo è il controllo degli impianti di riscaldamento.
Il display LCD a colori del flussometro a ultrasuoni ha un formato di 2,8″, consentendo una facile lettura. Come opzione, è possibile richiedere un rapporto di taratura ISO o una certificazione ACCREDIA/LAT.
Sensore PCE-TDS 200 S SENSOR
Coppia di sensori per tubi DN 15 … 100 / 20 … 108 mm. Particolarmente adatti per tubi piccoli. I sensori hanno dimensioni di 45 x 30 x 30 mm e misurano in un range di temperatura da -30 a 160 ºC. Grazie ai magneti incorporati nella parte inferiore è possibile montarli su metalli ferrosi. Possono anche essere montati su un tubo con le fascette in velcro.
Coppia di sensori per tubi DN 15 … 100 / 20 … 108 mm. Particolarmente adatti per tubi piccoli. I sensori hanno dimensioni di 45 x 30 x 30 mm e misurano in un range di temperatura da -30 a 160 ºC. Grazie ai magneti incorporati nella parte inferiore è possibile montarli su metalli ferrosi. Possono anche essere montati su un tubo con le fascette in velcro.
Sensore PCE-TDS 200 M SENSOR
Coppia di sensori per tubi con diametro DN 50 … 700 / 57 …720 mm. Particolarmente adatto per tubi di medie dimensioni. I magneti incorporati nei sensori ne consentono il montaggio su tubi metallici ferrosi. Inoltre possono essere montati utilizzando le fascette in velcro. Il range di temperatura va da -30 a 160 ºC.
– Range di misura: ±32 m/s
– Interfaccia USB-C per il trasferimento dati
– Software opzionale per l’analisi dei dati
– Riproducibilità : ±0,5% del valore di misura
– Misura della quantità di calore
– Memoria per 10 milioni di valori
– Impostazione libera dei valori di allarme
– Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT
– Interfaccia USB-C per il trasferimento dati
– Software opzionale per l’analisi dei dati
– Riproducibilità : ±0,5% del valore di misura
– Misura della quantità di calore
– Memoria per 10 milioni di valori
– Impostazione libera dei valori di allarme
– Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT
| Portata | |
| Range di misura | ±32 m/s |
| Risoluzione | 0,001 m/s |
| Precisione | DN ≥50 mm = ±1,5% del valore di misura per velocità > 0,3 m/s DN <50 mm = ±3,5% del valore di misura per velocità > 0,3 m/s |
| Riproducibilità | ±0,5% del valore di misura |
| Â | |
| Sensore PCE-TDS 200 S SENSOR | Coppia di sensori |
| Diametro del tubo | DN 15 … 100 / 20 … 108 mm |
| Dimensioni | 45 x 30 x 30 mm |
| Range temperatura | -30 … +160 °C |
| Sensore PCE-TDS 200 M SENSOR | Coppia di sensori |
| Diametro del tubo | DN 50 … 700 / 57 … 720 mm |
| Range temperatura | -30 … 160 °C |
| Â | |
| Metodi di misurazione | Z / V / N / W |
| Sostanze | – Acqua – Acqua di mare – Olio – Greggio – Metanolo – Etanolo – Diesel – Benzina – Petrolio – Personalizzato (impostazione manuale della velocità degli ultrasuoni del liquido) |
| Qualsiasi liquido con un’impurità inferiore a   | <5% |
| Materiale del tubo | – Rame CU – Acciaio FE – Acciaio inox VA – Alluminio AL – Ottone ME – Ferro fuso CI – Ferro FE – Nichel NI – Titanio TI – Zinco ZI – Acrilico AC – Polietilene PE – Polipropilene PP – Cloruro di polivinile PVC – Nylon NY – Personalizzato (impostazione manuale della velocità degli ultrasuoni trasversali del materiale del tubo) |
| Materiale di rivestimento interno del tubo | – Senza rivestimento – Resina epossidica – Gomma – Malta – Polistirene PS – Polietilene PE – Politetrafluoroetilene PTFE – Poliuretano PU – Polipropilene PP – Personalizzato (impostazione manuale della velocità degli ultrasuoni longitudinali del rivestimento interno del tubo) |
| Unità di misura dimensioni | mm / in |
| Unità di misura velocità del flusso | m/s / ft/s |
| Unità di misura flusso volumetrico | m³ / l / gal / igl / mgl / cf / bal / ib / ob |
| Unità di misura temporale | Secondi / minuti / ore / giorni |
| Unità di misura volume | m³ / l / gal / igl / mgl / cf / bal / ib / ob |
| Â | |
| Temperatura (solo modello PCE-TDS 200+) | |
| Range di misura | Tipo B: 600 … 1.800 °C Tipo E: -100 … +900 °C Tipo J: -100 … 1.150 °C Tipo K: -100 … +1.370 °C Tipo N: -100 … + 1.150 °C Tipo R: 0 … 1.700 °C Tipo S: 0 … 1.500 °C Tipo T:-100 … +400 °C |
| Risoluzione | 0,1 °C |
| Precisione | Tipo B: ±(0,5% + 3 °C) Tipo E: ±(0,4% + 1 °C) Tipo J: ±(0,4% + 1 °C) Tipo K: ±(0,4% + 1 °C) Tipo N: ±(0,4% + 1 °C) Tipo R: ±(0,5% + 3 °C) Tipo S: ±(0,5% + 3 °C) Tipo T: ±(0,4% + 1 °C) |
| Termocoppie supportate | B / E / J / K / N / R / S / T |
| Unità di misura temperatura | °C / °F |
| Unità di misura energia termica | K / kJ / MJ / Wh / kWh / MWh / Btu / kBtu / MBtu |
| Unità di misura potenza termica | W / kW / MW / J/h / kJ/h / MJ/h / Btu/h / kBtu/h / MBtu/h |
| Unità di misura valuta | € / £ / $ / TL / Zł / ¥ |
| Â | |
| Parametri misurati | Velocità del flusso / Flusso / Volume / Temperatura / Potenza termica / Energia termica |
| Altre specifiche | |
| Display | LCD da 2,8“ |
| Standard unità di misura | Metrico / Imperiale |
| Lingue del menù | Italiano/inglese/tedesco/cinese/spagnolo/francese/olandese/ /giapponese/polacco/portoghese/russo/turco |
| Condizioni operative e di stoccaggio | -20 … +65 °C / 10 … 95% U.R. senza condensa |
| Memoria | 32 GB / 10 milioni di valori |
| Interfaccia | USB (per misurazione in tempo reale, trasferimento dei dati, ricarica della batteria) |
| Classe di protezione | IP52 |
| Alimentazione | Batteria LiPo; 3,7 V; 2500 mAh |
| Caricabatteria | USB / 5 V DC / 500 mA |
| Autonomia | Circa 10 h |
| Dimensioni | 165 x 85 x 32 mm |
| Peso | 255 g |
1 x Flussometro a ultrasuoni PCE-TDS 200+ SM
1 x Sensore di flusso PCE-TDS 200 S SENSOR (coppia)
1 x Sensore di flusso PCE-TDS 200 M SENSOR (coppia)
2 x Sensore di temperatura TF-RA330
2 x Prolunghe da 5 m
2 x Cinghie di velcro
1 x Alimentatore
1 x Cavo USB-C
1 x Gel di accoppiamento
1 x Nastro di misurazione PCE
1 x Borsa per trasporto
Istruzioni per l’uso (disponibili in download)
1 x Sensore di flusso PCE-TDS 200 S SENSOR (coppia)
1 x Sensore di flusso PCE-TDS 200 M SENSOR (coppia)
2 x Sensore di temperatura TF-RA330
2 x Prolunghe da 5 m
2 x Cinghie di velcro
1 x Alimentatore
1 x Cavo USB-C
1 x Gel di accoppiamento
1 x Nastro di misurazione PCE
1 x Borsa per trasporto
Istruzioni per l’uso (disponibili in download)
