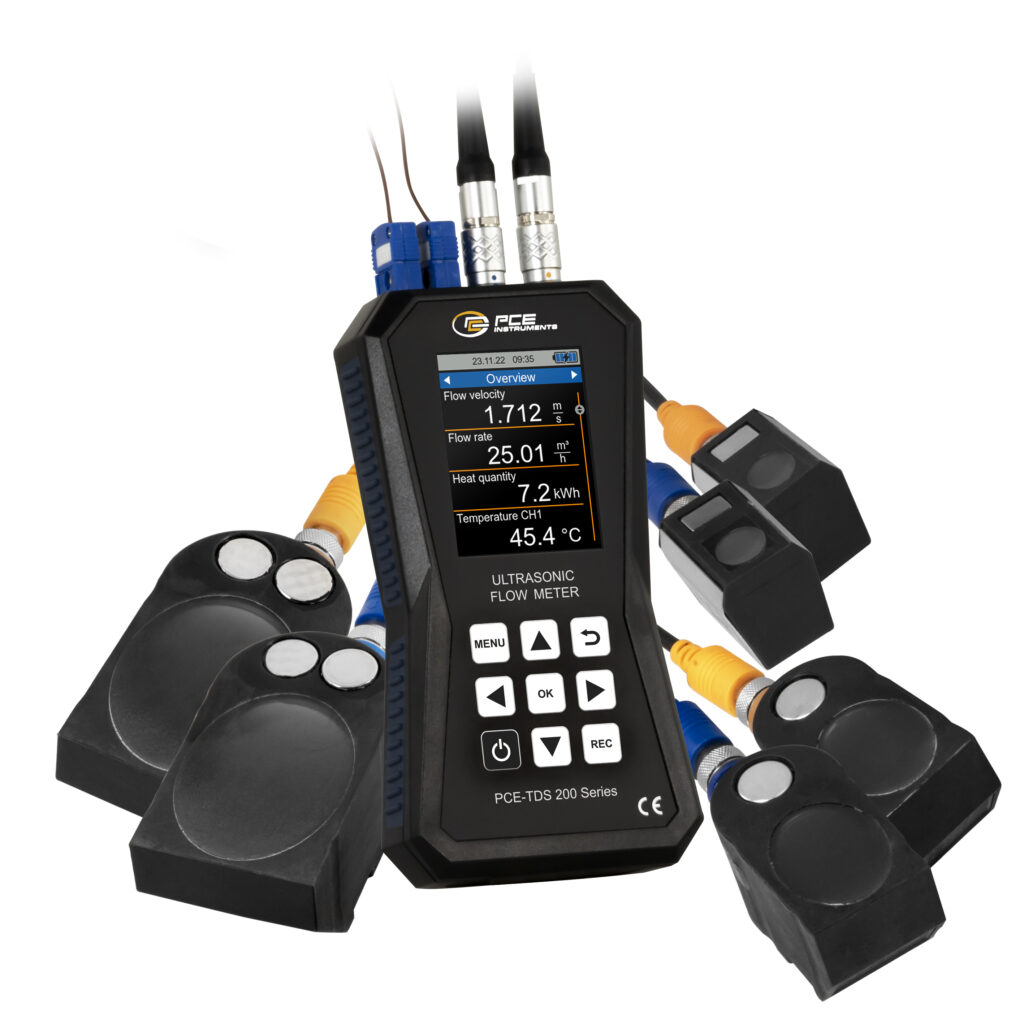

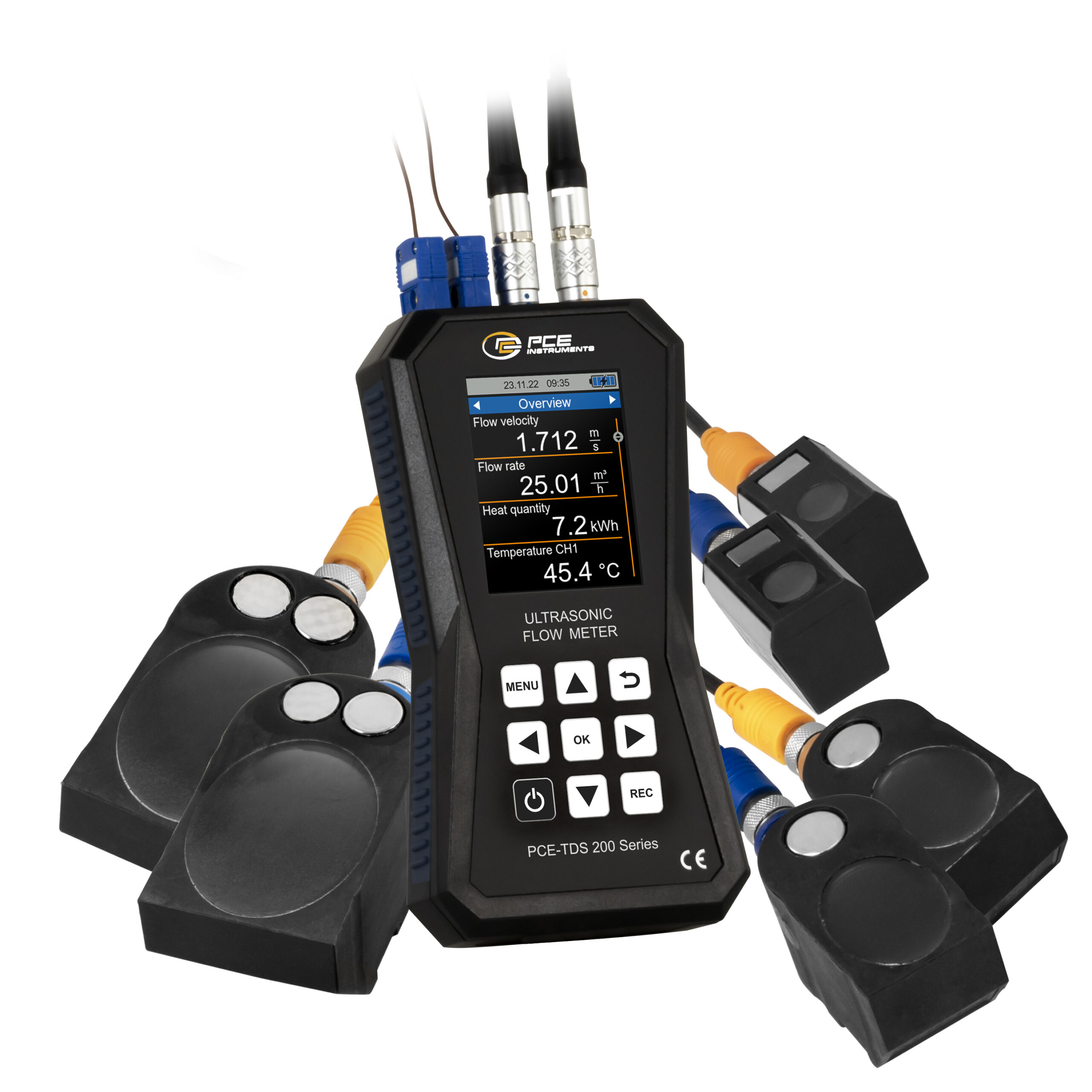

Flussimetro a ultrasuoni PCE-TDS 200+ SML

Il flussimetro a ultrasuoni ha un range di misurazione di ±32 m/s. La precisione di ±1,5% del valore di misura per tubazioni ≥50 e ±3,5% del valore di misura per tubazioni DN <50, cosi come la riproducibilità di ±0,5% del valore di misura, convertono questo flussimetro a ultrasuoni in uno strumento di misura molto preciso. Per installare in modo corretto i sensori del flussimetro a ultrasuoni, è disponibile un menù di guida all'installazione. Con questo aiuto viene indicata graficamente la qualità del segnale dal flussimetro a ultrasuoni. Inoltre viene indicato, anche graficamente, se i sensori del flussimetro a ultrasuoni sono posizionati alla giusta distanza. Dopo aver inserito le impostazioni del tubo e del fluido, sarà possibile visualizzare il flusso, la portata e il volume sullo schermo del flussimetro a ultrasuoni. Il flussimetro a ultrasuoni consente di visualizzare le misure in diverse unità di misura, come: m³, l, gal, igl, mgl, cf, bal, ib, ob. Durante la misurazione è possibili memorizzare i dati nella memoria del flussimetro a ultrasuoni. È possibile impostare l’ora di inizio, stop, frequenza di registrazione tra 1 secondo e 12 ore. I dati vengono archiviati nella memoria interna da 32 GB del flussimetro a ultrasuoni. La capacità di memoria del flussimetro a ultrasuoni raggiunge i 10 milioni di dati. Il software opzionale consente di visualizzare i valori memorizzati nel dispositivo. Quando si desidera effettuare un’analisi è possibile visualizzare i dati graficamente o in una tabella. Se si desidera modificare i valori di misura ottenuti con il flussimetro a ultrasuoni, è possibile esportarli in formato *.csv. Inoltre, il software consente di generare un report in pdf. Per facilitare la gestione del flussimetro a ultrasuoni è possibile regolarlo tramite il software. Sempre attraverso il software, è inoltre possibile visualizzare e seguire in tempo reale l’evoluzione dei dati del flussimetro a ultrasuoni. Per determinare l’energia termica con il dispositivo sono necessarie due termocoppie. Il modello PCE-TDS 200+ integra questa opzione. I sensori di temperatura dello strumento si collegano uno al tubo di ingresso e l’altro a quello di ritorno. Sulla base della differenza di temperatura e del flusso misurato, il dispositivo può determinare l’energia termica. Lo strumento permette di calcolare e visualizzare i costi mentre viene effettuata una misurazione. Pertanto, un campo di utilizzo di questo dispositivo è il controllo degli impianti di riscaldamento. Il display LCD a colori del flussimetro a ultrasuoni ha un formato di 2,8″, consentendo una facile lettura. Come opzione, è possibile richiedere un rapporto di taratura ISO o una certificazione ACCREDIA/LAT. Sensore PCE-TDS 200 S SENSOR
Coppia di sensori per tubi DN 15 … 100 / 20 … 108 mm. Particolarmente adatti per tubi piccoli. I sensori hanno dimensioni di 45 x 30 x 30 mm e misurano in un range di temperatura da -30 a 160 ºC. Grazie ai magneti incorporati nella parte inferiore è possibile montarli su metalli ferrosi. Possono anche essere montati su un tubo con le fascette in velcro.

Sensore PCE-TDS 200 M SENSOR
Coppia di sensori per tubi con diametro DN 50 … 700 / 57 …720 mm. Particolarmente adatto per tubi di medie dimensioni. I magneti incorporati nei sensori ne consentono il montaggio su tubi metallici ferrosi. Inoltre possono essere montati utilizzando le fascette in velcro. Il range di temperatura va da -30 a 160 ºC.

Sensore PCE-TDS 200 L SENSOR
Coppia di sensori per tubi con diametro DN 300 … 6.000. Questa coppia di sensori è particolarmente adatta per tubi di grandi dimensioni. È possibile montare i sensori utilizzando le fascette in velcro. Si possono montare su tubi metallici ferrosi poiché i sensori incorporano magneti. Le dimensioni di questi sensori sono 91 x 52 x 44 mm.

– Range di misura: ±32 m/s
– Interfaccia USB-C per il trasferimento dati
– Software opzionale per l’analisi dei dati
– Riproducibilità: ±0,5% del valore di misura
– Misura della quantità di calore
– Memoria per 10 milioni di valori
– Impostazione libera dei valori di allarme
– Opzionale: Rapporto di taratura ISO o certificazione ACCREDIA/LAT

1 x Flussimetro a ultrasuoni PCE-TDS 200+ SML
1 x Sensore di flusso PCE-TDS 200 S SENSOR (coppia)
1 x Sensore di flusso PCE-TDS 200 M SENSOR (coppia)
1 x Sensore di flusso PCE-TDS 200 L SENSOR (coppia)

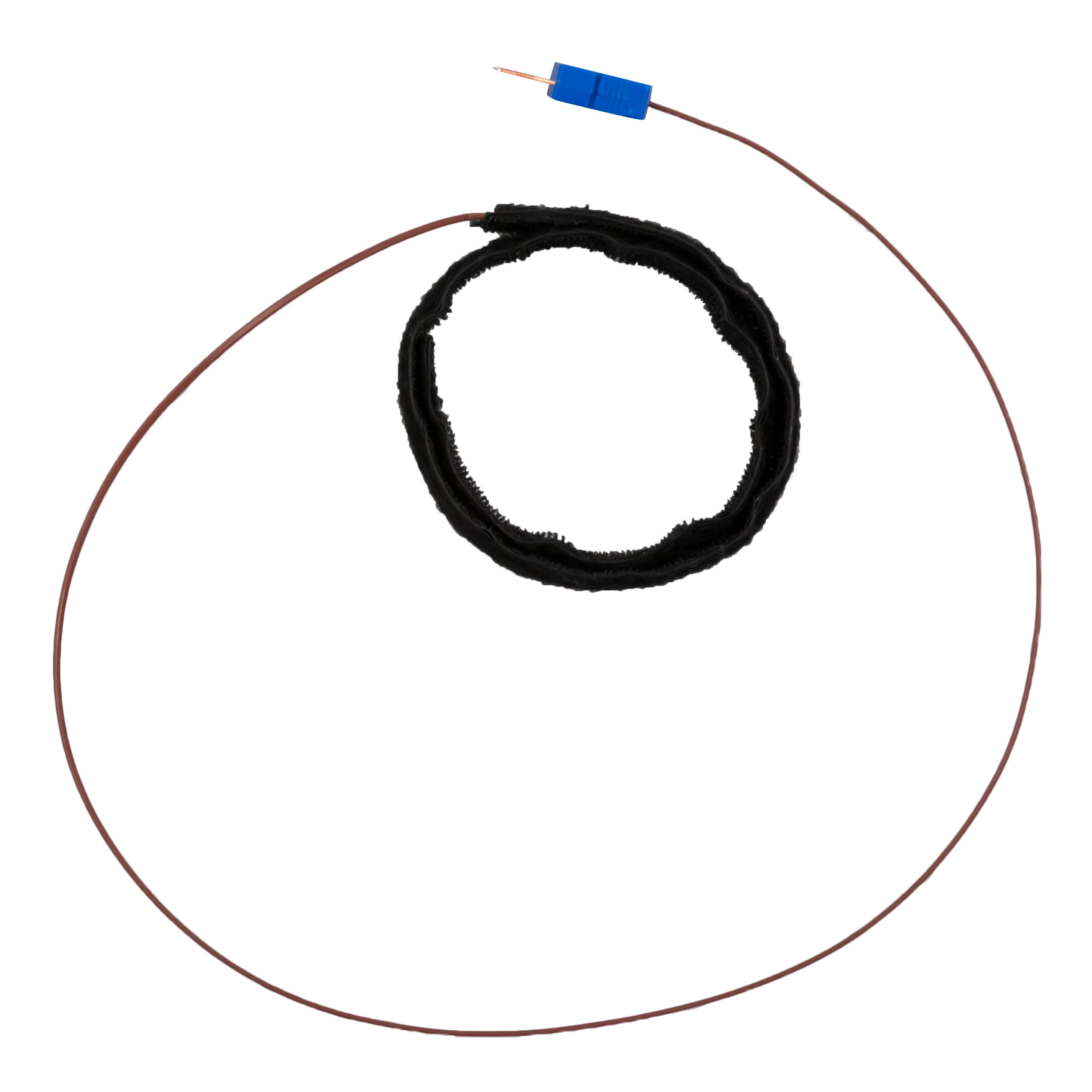

2 x Sensore di temperatura TF-RA330
2 x Prolunghe da 5 m
2 x Cinghie di velcro
1 x Alimentatore
1 x Cavo USB-C
1 x Gel di accoppiamento
1 x Nastro di misurazione PCE
1 x Borsa per trasporto
Istruzioni per l’uso (disponibili in download)
