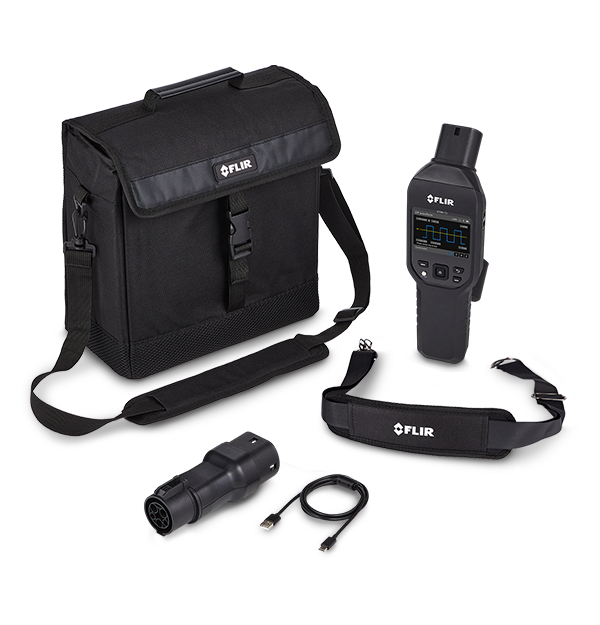

FLIR EV86-T2 ANALIZZATORE CARICABATTERIE EV CON METERLINK

Flir EV86-T2 è un analizzatore di carica EV all-in-one progettato per semplificare i test di sicurezza e prestazioni delle stazioni di ricarica EV AC in ambienti residenziali e commerciali. Supportando sia i caricabatterie di Livello 1 che di Livello 2, è dotato di un connettore T2 integrato e di un adattatore compatto di Tipo 1 per un’ampia compatibilità.

Le sequenze di test automatizzate, la verifica della tensione pre-test e i chiari risultati pass/fail aiutano i tecnici a lavorare in modo sicuro ed efficiente, mentre la connettività Bluetooth Low Energy (BLE) si abbina perfettamente all’app Flir Meterlink® per la generazione di report wireless, la gestione dei dati e la facile condivisione direttamente da un dispositivo mobile.

Esegui la diagnostica EVSE completa con simulazione di stato Control Pilot (CP), analisi delle forme d’onda CP, verifica delle prestazioni RCD, simulazione degli errori e misurazione a bassa impedenza per convalidare il funzionamento del caricabatterie e identificare rapidamente i guasti.

Lavora con sicurezza utilizzando il pre-test di messa a terra di protezione (PE) per verificare che non sia presente alcuna tensione pericolosa prima del test, insieme alla verifica della tensione pre-test e ai chiari risultati di superamento/non superamento per ispezioni più sicure.

Aumenta la produttività con sequenze di test automatizzate che riducono i passaggi manuali, mentre la connettività Bluetooth Meterlink consente il trasferimento wireless dei dati e la creazione di report mobili per una documentazione più rapida e una facile condivisione.

Specifiche:
Misurazioni e analisi
Auto Testing Items
Pre-test PE, interfaccia EVSE, test RCD e impedenza loop nel menu Impostazioni
Classificazione
CAT II-300 V
CP Error (E state) Simulation
Superato/Non superato
EVSE interface
1 Φ: 250 V max, 3 Φ: 230 / 440 V max, 50 / 60 Hz, max 10 A Main Voltage: Range 440 V / Accuracy: +/- 2.0% Frequency Range: 2 kHz / Accuracy: +/- 1 Hz Duty Cycle Range:100% / Accuracy: +/- 5 Digits
Frequenza
Intervallo: 200 Hz / Accuratezza ±1 Hz
Loop Impedance
Range: 2.000 kΩ / Accuracy ±1.0%
PE Pre-Test
Intervallo: 50 V AC/DC / Accuratezza ±2,0%, Pass / Fault (>50 V AC/DC tra conduttore PE e sensore touch)
PP State Simulation
Non connesso, Connesso, Connesso + Latch
RCD/CCID Trip Test
Tempo di intervento RCD (0°, 180°)Intervallo: 31,5 mA CA, 300 ms / Accuratezza ±2,0%
Intervallo: 6 mA CC, 12,5 s per < 2,5 s / Accuratezza ±1,0%
Corrente di rampa

RCD (0°, 180°)

Range: 6 mA DC in 2,5 s Rampa liscia ogni 2 mA DC,
30 mA AC in passi da 2mA ogni 300 ms in 0,5 s / Accuratezza ±2,0%

Voltage Phase Indication
L1, L2, L3, PE, N
