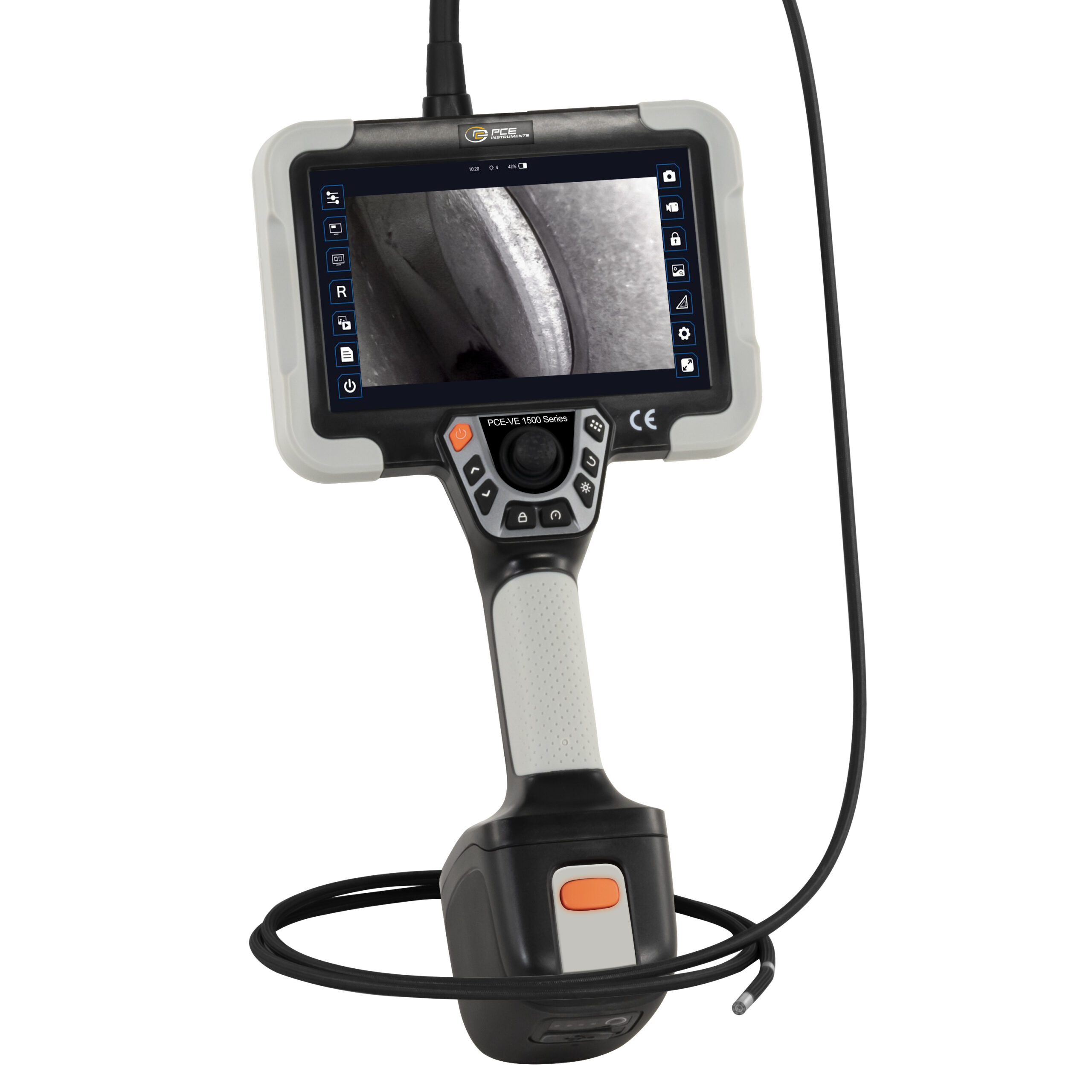

Endoscopio PCE-VE 1500-60200

L’endoscopio ad alta risoluzione è particolarmente adatto per ispezionare i componenti di difficile accesso. Grazie ai materiali utilizzati, al design pratico e alle ampie funzioni di marcatura e commento, l’endoscopio industriale può essere utilizzato anche per compiti particolarmente impegnativi. La sofisticata apparecchiatura è stata ottimizzata per i tecnici e gli ingegneri che desiderano valutare e documentare i risultati degli esami direttamente in loco. Grazie al grado di protezione IP 67, l’endoscopio può essere utilizzato anche per esami in ambienti molto polverosi. L’elevato grado di protezione significa che anche l’immersione in acqua, acqua salata o olio per un massimo di 30 minuti non danneggerà l’endoscopio industriale.

Tra le possibili aree di applicazione di questo endoscopio vi è, ad esempio, il controllo della qualità nella produzione di componenti funzionali o rilevanti per la sicurezza nella costruzione di macchine, impianti e veicoli. Ma l’endoscopio industriale può essere utilizzato in molti modi, non solo per l’ispezione visiva di nuovi componenti, ma anche per ispezioni durante la manutenzione programmata e non programmata o per ispezioni di edifici. Inoltre, in seguito a incidenti, anomalie o malfunzionamenti, con l’endoscopio è possibile effettuare molti esami informativi in modo quasi non distruttivo.

Camera
L’endoscopio industriale PCE-VE 1500-60200 è dotato di una telecamera frontale. Un LED è installato accanto all’obiettivo della telecamera per illuminare ulteriormente il campo visivo. Per illuminare in modo ottimale l’area interessata, l’intensità della sorgente luminosa può essere regolata in 6 fasi con la semplice pressione di un pulsante. Grazie alla distanza di messa a fuoco da 10 a 100 mm e all’angolo di campo molto ampio di 120°, è possibile catturare visivamente molte situazioni. Per gli oggetti che rientrano nel campo focale, l’endoscopio fornisce immagini chiare e dettagliate con una luminosità adeguata. Per poter esaminare ulteriori aree, il cavo della telecamera può essere spinto ulteriormente, tirato indietro o ruotato. Inoltre, la testa della telecamera, lunga 60 mm e spostabile separatamente, può essere piegata nella direzione desiderata con l’aiuto di un joystick motorizzato.

Display touch screen
Il monitor da 7 pollici dell’endoscopio ha una risoluzione di 1920 x 1200 pixel. Può essere utilizzato non solo per visualizzare la vista corrente della telecamera e i video e le immagini memorizzati. Come touch screen di facile utilizzo, offre molte funzioni aggiuntive. Ad esempio, l’immagine visualizzata dall’endoscopio industriale può essere ingrandita digitalmente fino a otto volte toccando due volte l’immagine sul touch screen o staccandola con due dita.

Le icone sui bordi laterali del touchscreen possono essere utilizzate per avviare e interrompere comodamente le funzioni. Tra l’altro, l’immagine visualizzata può essere facilmente ruotata o specchiata toccando un’icona, per poter valutare o assegnare più facilmente i contenuti dell’immagine. Anche le modifiche alle impostazioni dell’endoscopio e le immissioni di testo per la spiegazione delle immagini possono essere facilmente effettuate su questo endoscopio industriale tramite il touch screen.

Cavo dell’endoscopio
Il cavo proveniente dall’endoscopio, collegato all’unità motore, ha un diametro di soli 6 mm nella zona della telecamera ed è lungo circa 2 m. La testa della telecamera controllabile è lunga 60 mm e richiede un raggio di 50 mm per cambiare la direzione di osservazione di 90°. Il collegamento dell’unità fotocamera all’unità portatile può essere bloccato e rilasciato in modo semplice e sicuro. La guaina del cavo è in tungsteno intrecciato, il corpo macchina in una lega di titanio particolarmente resistente.

Manipolazione
L’endoscopio industriale è molto facile da usare grazie al touch screen, al joystick e ai tasti funzione nella parte superiore dell’impugnatura. L’impugnatura si adatta in modo sicuro e confortevole alla mano, che può essere utilizzata anche per tenere il joystick, il grilletto dell’immagine e quasi tutti i tasti funzione. Il joystick, posizionato tra i pulsanti, può essere azionato comodamente con un dito. Per gli incarichi più lunghi, si consiglia di utilizzare la tracolla in dotazione, un treppiede o il supporto magnetico, a seconda della situazione sul posto.

Funzioni del menù
I simboli dei tasti e delle icone dell’endoscopio consentono di utilizzare le numerose funzioni aggiuntive in modo intuitivo e dopo poco tempo. Con l’aiuto della funzione picture-in-picture, ad esempio, è possibile confrontare l’immagine live corrente con un’immagine memorizzata. L’immagine live può essere visualizzata come sezione sfumata o come immagine di sfondo di grandi dimensioni. Altre funzioni consentono di sovrapporre alle immagini una griglia e di inserire testi e marcature di colore diverso. Questo endoscopio industriale dispone anche di un menù di report. Nel rapporto, che viene salvato come documento PDF, le immagini selezionate possono essere ordinate e spiegate con didascalie. È possibile scegliere tra diversi tipi di tastiere per l’inserimento del testo, che vengono utilizzate come in uno smartphone.

Immagini e video
L’endoscopio salva le immagini in formato JPG e i video in formato MP4. Per scattare una foto è sufficiente premere il pulsante di scatto sull’impugnatura o toccare l’icona sul touch screen. Le immagini possono essere archiviate nella memoria interna o salvate direttamente su una scheda SD o una chiavetta USB. Le funzioni speciali dell’endoscopio industriale possono essere utilizzate per contrassegnare e annotare qualsiasi punto sulle immagini salvate direttamente dopo la loro acquisizione. L’inserimento di date e orari corretti e la chiara designazione dei componenti facilitano inoltre l’assegnazione corretta in un secondo momento.

Alimentazione:
L’endoscopio industriale viene fornito di serie con due batterie ricaricabili e un alimentatore. Le batterie possono essere facilmente sostituite e, se necessario, ricaricate durante l’uso. Le batterie sono dotate di un’interfaccia USB-C per la ricarica. Con una capacità di 6.400 mAh, una carica della batteria è sufficiente per oltre 3 ore di funzionamento. Il livello di carica attuale viene visualizzato direttamente sulla batteria quando si accende l’endoscopio.

Accessori
L’endoscopio viene fornito con una robusta valigetta su ruote per un trasporto comodo e sicuro del dispositivo. La fornitura comprende anche due batterie specifiche per il dispositivo, un alimentatore e un cavo USB-C per la ricarica delle batterie, una tracolla, un cavo HDMI, una scheda di memoria SD con 64 GB di memoria e un lettore di schede SD con connessione USB.

– Articolazione motorizzata a 360° a 4 vie con joystick
– Angolo di curvatura parzialmente superiore a 180°
– Illuminazione regolabile del campo visivo della telecamera
– Display touch screen da 7″

– Zoom digitale 8x
– L’immagine sul display può essere ruotata e specchiata
– Funzione Picture-in-picture per il confronto dei dettagli
– Funzioni di marcatura ed etichettatura
– Interfacce: USB-A, USB-C, mini-HDMI, audio, WiFi, slot per schede di memoria SD
– Formato di archiviazione per le immagini JPG, per i video MP4
– Funzione di report con immagini e didascalie in formato PDF
– 2 batterie ricaricabili che possono essere caricate tramite alimentatore
– Robusta valigetta su ruote con numerosi accessori

1 x Endoscopio PCE-VE 1500-60200
2 x Batteria ricaricabile da da 7,4 V / 6400 mAh
1 x Scheda di memoria da 64 GB
1 x Cavo USB-C
1 x Cavo HDMI a mini-HDMI
1 x Lettore di schede SD
1 x Valigetta per trasporto
Istruzioni per l’uso (disponibili in Inglese, Italiano in traduzione)
