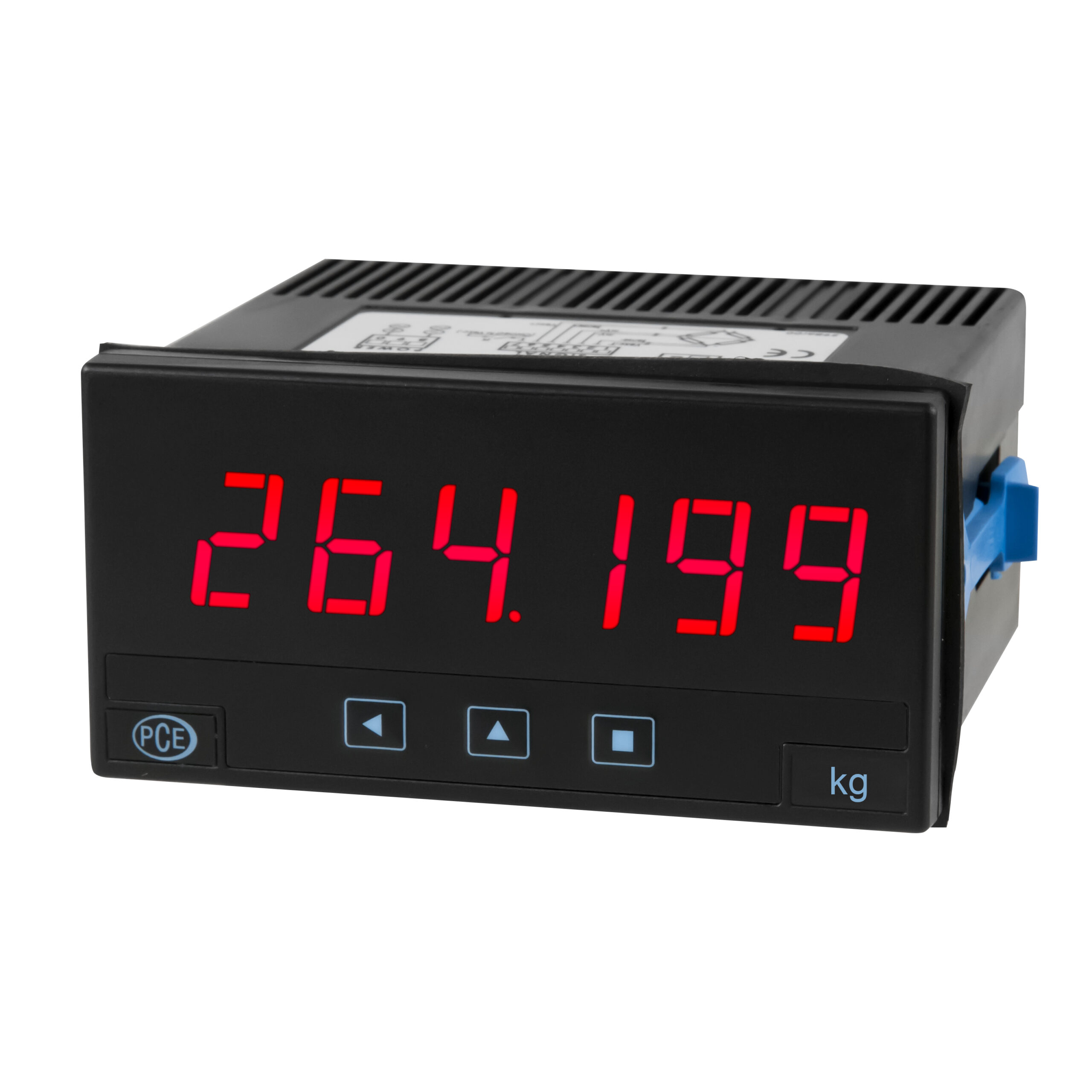

Il display digitale consente di alimentare direttamente le celle di carico collegate. È possibile selezionare la tensione di alimentazione tra 5V e 10V. A seconda della tensione selezionata, è possibile collegare 4 o 8 celle di carico al display digitale. Una caratteristica particolare di questo display digitale per celle di carico è il suo design modulare, ha a disposizione diversi moduli intercambiabili che è possibile inserire in base all’utilizzo che si intende fare con il dispositivo.
– Ingresso mV/V
– 3 velocità di misura diverse
– Vari moduli opzionali disponibili
– Dimensioni del pannello 1/8 DIN
– Display LED
|
|||||||||||||||||||||||||||||
| Tensione massima di ingresso | 30 V (in tutti i range) | ||||||||||||||||||||||||||||
| Tensione di eccitazione | 5V o 10V (configurabile) | ||||||||||||||||||||||||||||
| Corrente massima | 140 mA | ||||||||||||||||||||||||||||
| Numero di celle (per celle da 350 Ω, max. 140 mA) |
Da 1 a 8 celle di carico: a 5V Da 1 a 4 celle di carico: a 10V |
||||||||||||||||||||||||||||
| Display | LED a 6 cifre e 7 segmenti | ||||||||||||||||||||||||||||
| Unità di misura | g, kg, t, pcs, mg, lb, N, kN | ||||||||||||||||||||||||||||
| Colore | Rosso | ||||||||||||||||||||||||||||
| Altezza delle cifre | 14 mm | ||||||||||||||||||||||||||||
| Range di indicazione | -199.999 … 999.999 | ||||||||||||||||||||||||||||
| Punto decimale | Configurabile | ||||||||||||||||||||||||||||
| Overrange e underrange | Display lampeggiante | ||||||||||||||||||||||||||||
| Acquisizioni al secondo (regolabile) /Â Â Â Risposta |
16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17ms |
||||||||||||||||||||||||||||
| Refresh del display | 16 Hz | ||||||||||||||||||||||||||||
| Collegamenti elettrici | Terminale a vite, 1 … 2,5 mm² | ||||||||||||||||||||||||||||
| Alimentazione | 85 … 265V AC/DC | ||||||||||||||||||||||||||||
| Consumo | Max. 1 W (solo display) Max. 4 W (display con accessori opzionali) |
||||||||||||||||||||||||||||
| Grado di protezione | Frontale: IP65 | ||||||||||||||||||||||||||||
| Montaggio | Pannello | ||||||||||||||||||||||||||||
| Sagoma del pannello | 92 x 44 mm | ||||||||||||||||||||||||||||
| Dimensioni | 96 x 48 x 91 mm | ||||||||||||||||||||||||||||
| Peso | Circa 150 g | ||||||||||||||||||||||||||||
| Temperatura operativa | 0 … 50 °C | ||||||||||||||||||||||||||||
| Temperatura di stoccaggio | -20 … 70 °C | ||||||||||||||||||||||||||||
| Tempo di riscaldamento | Circa 15 Minuti | ||||||||||||||||||||||||||||

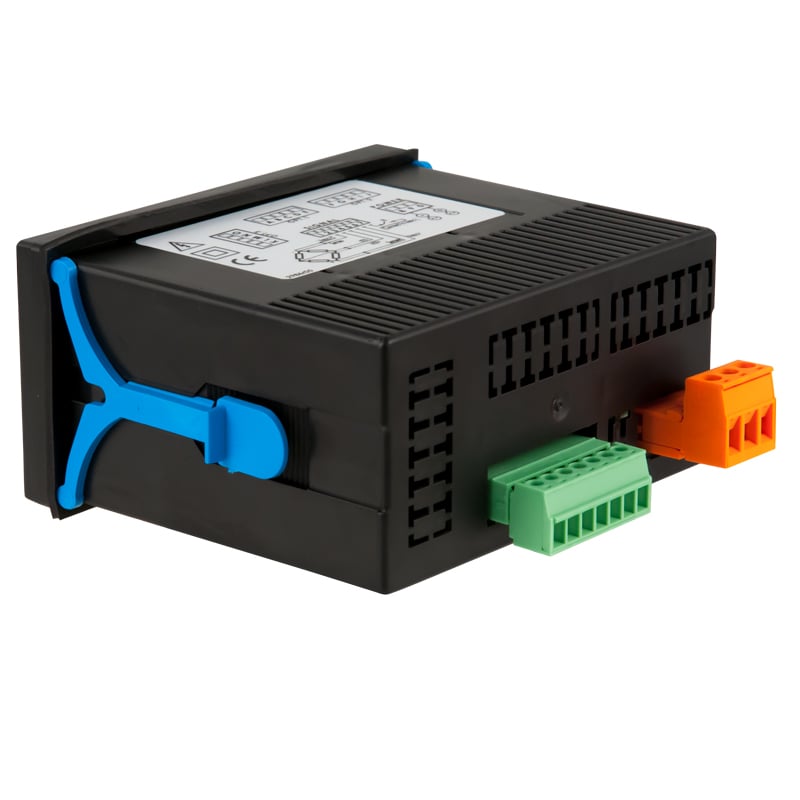

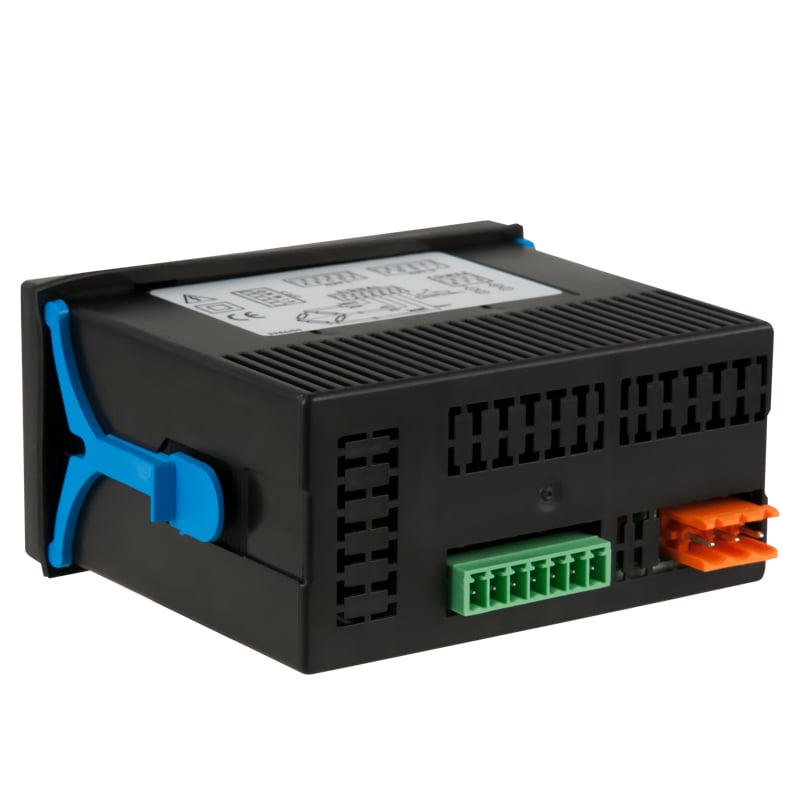

Morsetti a vite a innesto, collegati allo strumento, o in sacchetti separati
1 x Set di etichette delle unità di misura
Guida rapida (disponibile in Inglese, Italiano in traduzione)
