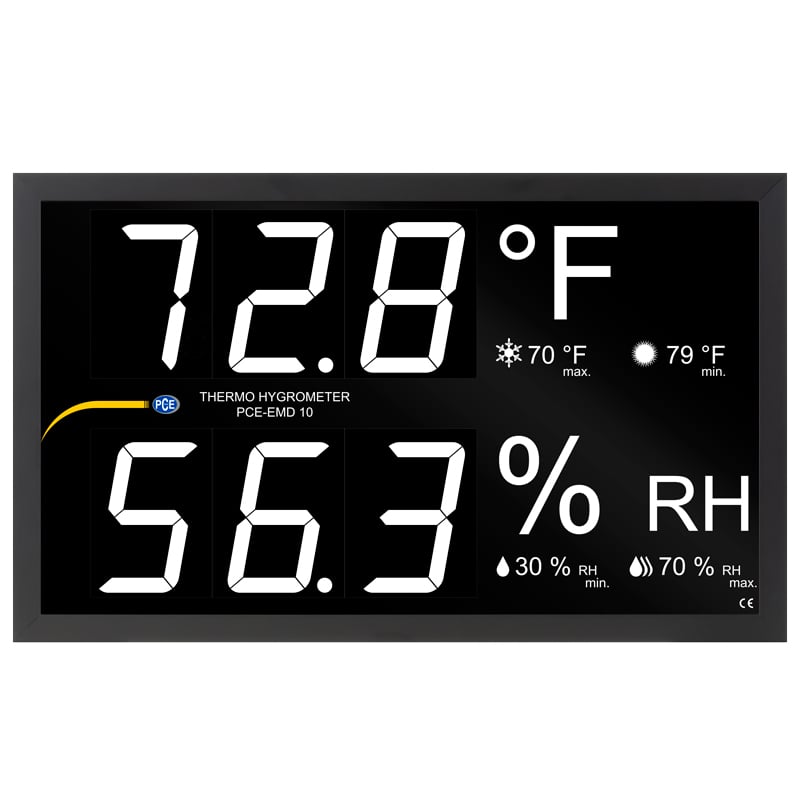

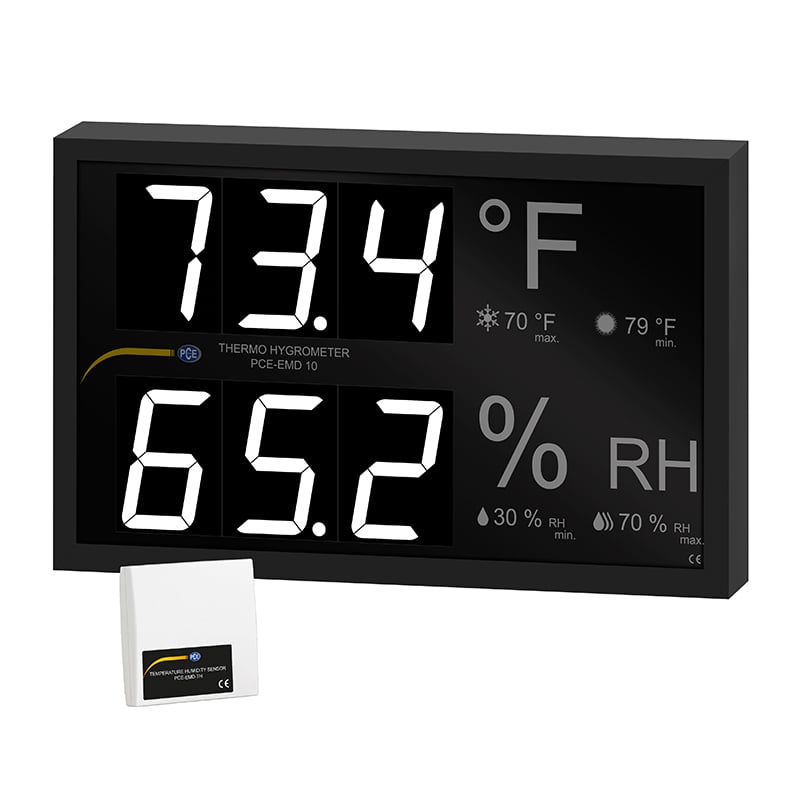

Una volta collegati i sensori, il display digitale li rileverà automaticamente. La comunicazione tra il sensore e il display digitale avviene tramite un segnale 4-20 mA. Nel caso in cui sono collegati più sensori al display digitale, verrà visualizzato il valore medio di tutti i sensori collegati. Grazie a ciò, questo display digitale viene utilizzato in sale riunioni, ristoranti ed edifici pubblici per controllare le condizioni ambientali.

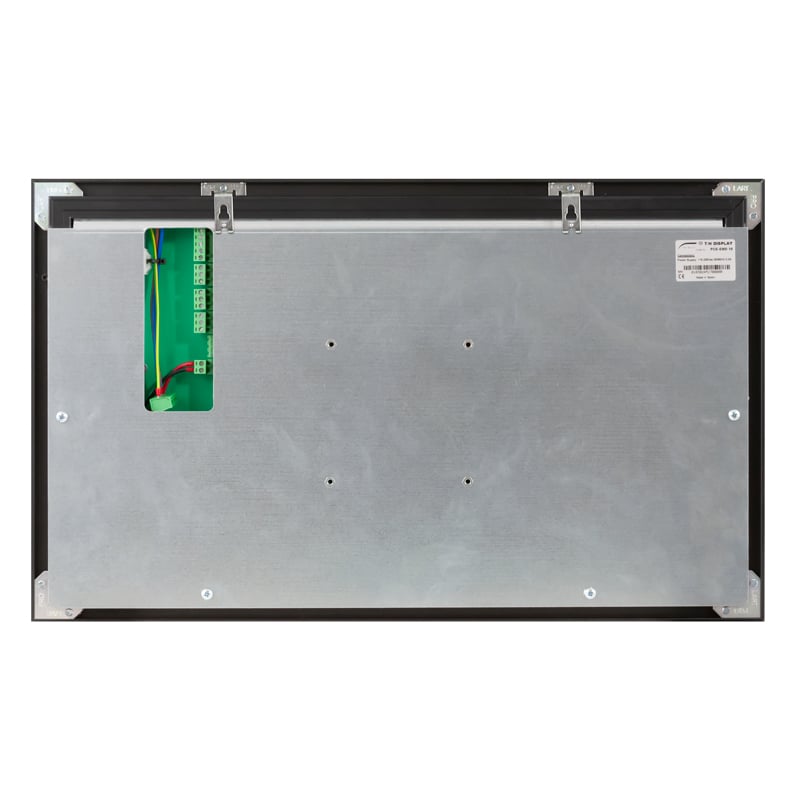

Il display digitale e il sensore vengono montati su parete. Se necessario, è possibile montare il dispositivo su un supporto per monitor con dimensioni di 75 x 75 mm. Ciò consente di orientare in modo ottimale il display digitale. In modo opzionale, è possibile richiedere una certificazione UNI EN ISO 9001 per il display digitale.
– Range di misura della temperatura: 32,0 … 122,0 °F
– Montaggio su parete
– Collegamento fino a 4 sensori esterni
– Ingresso del segnale analogico 4 … 20 mA
– Opzionale: Certificazione UNI EN ISO 9001
| Temperatura | |
| Range di misura | 32,0 … 122,0 °F |
| Risoluzione | 0,1 °F |
| Precisione | ±0,9 °F |
| Umidità relativa | |
| Range di misura | 0 … 99,9% U.R. |
| Risoluzione | 0,1 % U.R. |
| Precisione | ±3 % U.R. |
| Altre specifiche | |
| Tempo di risposta | <15 secondi, velocità del vento <1 m/s |
| Frequenza di campionamento | 1 Hz |
| Numero di sensori collegabili | 4 |
| Altezza cifre | 100 mm |
| Colore cifre | Bianco |
| Alimentazione del sensore | 12 / 24 V DC |
| Corrente di alimentazione massima | 100 mA |
| Impedenza di corrente di ingresso | <200 Ω |
| Materiale della struttura – Display | Alluminio anodizzato nero |
| Protezione del display | Metacrilato antiriflesso |
| Materiale struttura – Sensore | ABS |
| Grado di protezione del display | IP20 |
| Grado di protezione del sensore | IP30 |
| Alimentazione del display | 110 … 220 V AC 50 / 60 Hz |
| Consumo massimo | 18 W |
| Montaggio display | Parete, supporto (75 x 75 mm) |
| Montaggio sensore | Parete |
| Sezione cavo di alimentazione display | 0,5 … 2,5 mm² (AWG 14) cavo rigido 0,5 … 1,5 mm² (AWG 15) cavo flessibile |
| Sezione cavo di alimentazione sensore | 0,14 … 0,15 mm² (AWG 18) cavo rigido 0,15 … 1 mm² (AWG16) cavo flessibile |
| Coppia di serraggio massima per supporto   | 1,2 Nm |
| Lunghezza viti per staffa | <12 mm |
| Dimensioni del display | 535 x 327 x 53 mm |
| Dimensioni del sensore | 80 x 80 x 35 mm |
| Condizioni operative | -10 … +60 ºC / 5 … 95% U.R. senza condensazione |
| Condizioni di stoccaggio | -20 … +70 ºC / 5 … 95% U.R. senza condensazione |
| Peso display | 4579 g |
| Peso sensore | 66 g |
2 x Supporto per montaggio
1 x Sensore PCE-EMD-TH
Istruzioni per l’uso (disponibili in Inglese, Italiano in traduzione)
