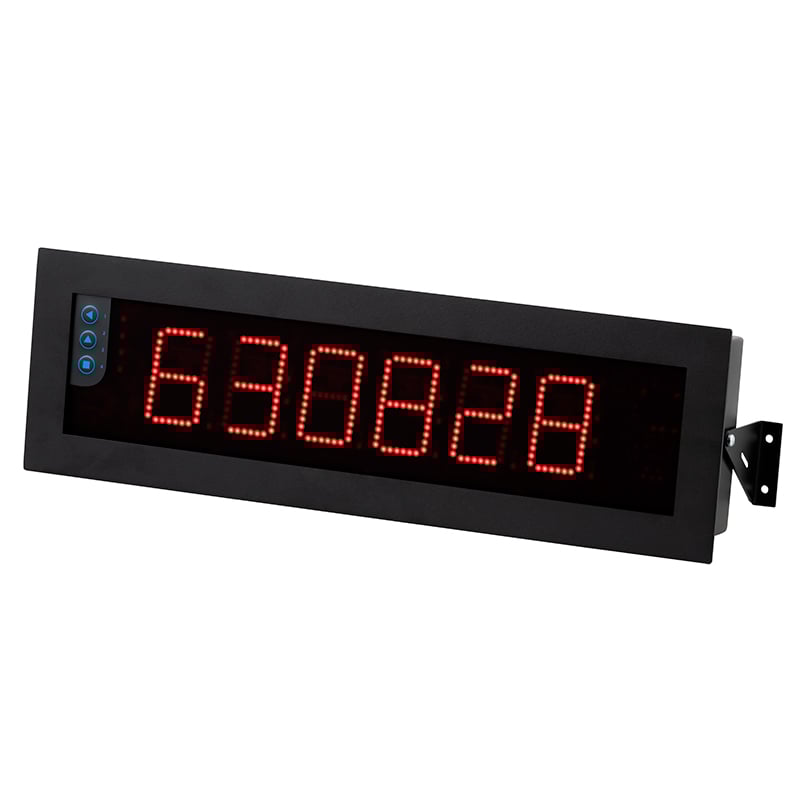

Per il display digitale sono disponibili diverse varianti di segnale di ingresso. Tra le altre cose, il display digitale supporta 4 … 20 mA e 0 … 10 V. La configurazione del display digitale avviene direttamente tramite i tasti. Le interfacce di uscita per il display digitale sono disponibili come opzione. In questo modo è possibile commutare i segnali di processo e gli impulsi tramite il display digitale, ad esempio quando viene raggiunto un valore limite.
Per un allineamento ottimale in caso di montaggio a parete, il display digitale può essere allineato verticalmente. Oltre al montaggio a parete, il display digitale può essere montato su un quadro elettrico. L’isolamento dell’involucro del display digitale garantisce che l’acqua non penetri nel quadro elettrico.
– Robusta struttura in metallo
– Parametrizzabile individualmente
– Display digitale LED rosso brillante
– Per montaggio a parete o su quadro elettrico
– Vari segnali di ingresso
| Funzione | Convertire un segnale analogico in un valore utilizzabile |
| Segnale di ingresso | 4 … 20 mA, ±20 mA DC 0 … 10 V DC, ±10 V DC |
| Segnale di ingresso massimo | 100 mA o 100 V DC |
| Impedenza di ingresso (misura della corrente) | 11 Ω |
| Impedenza di ingresso (misura della tensione) | 932 kΩ |
| Numero di cifre sul display digitale | 4 |
| Altezza delle cifre | 100 mm |
| Distanza massima di lettura | 50 m |
| Precisione | 0,05% F.S. |
| Frequenza di campionamento | 15 Hz |
| Tempo di risposta per il cambio di valore da 0 a 99% del segnale |
120 ms |
| Range di visualizzazione | -1.999 … 9.999 |
| Numero di uscite | 2 |
| Potenza assorbita (senza accessori opzionali) | 5,25 W |
| Potenza assorbita (con accessori opzionali) | 6,75 W |
| Alimentazione del sensore | 20, 15, 10, 5 V DC |
| Precisione della potenza del sensore | ±5% |
| Corrente massima di alimentazione del sensore | 35 mA (con protezione da cortocircuito) |
| Alimentazione | 85 … 265 V AC / 120 … 370 V DC |
| Peso | 2.500 g |
| Â | |
| Altre specifiche | |
| Sezione del cavo per segnale di ingresso e uscita   | <0,5 mm² |
| Sezione del cavo per alimentazione | <2,5 mm² |
| Display digitale | 7 segmenti |
| Angolo di visione | 120° |
| Tempo di riscaldamento | 15 minuti |
| Condizioni operative | 0 … 50 °C, <90% U.R. senza condensa |
| Condizioni di stoccaggio | -20 … 70 °C, <90% U.R. senza condensa |
| Â | |

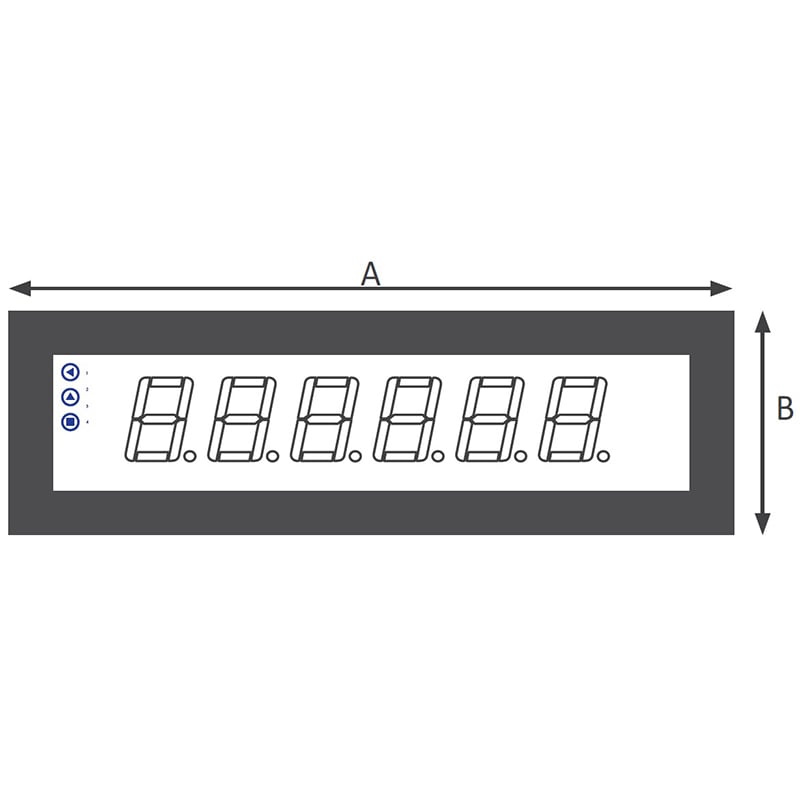

| Dimensioni (schema nelle immagini in alto) | |
| A | 542 mm |
| B | 166 mm |
| C | 3 mm |
| D | 55 mm |
| E | 25 mm |
Istruzioni per l’uso (disponibili in Inglese, Italiano in traduzione)
