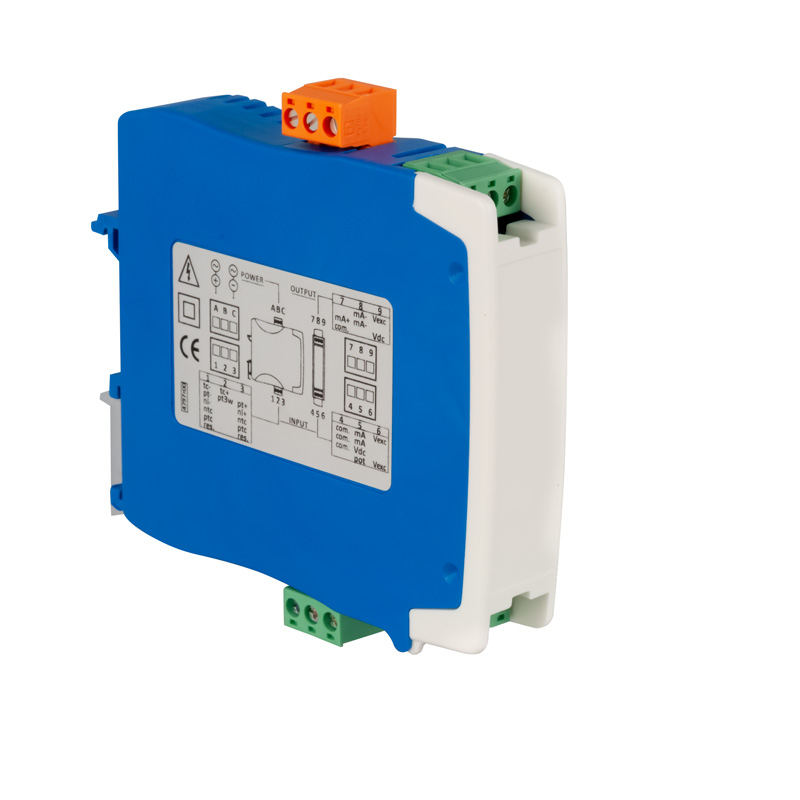

Convertitore di segnali universale PCE-SCI-U

Name: Convertitore di segnali universale PCE-SCI-U
SKU: PCE-SCI-U
Availability: BackOrder

COD: PCE-SCI-U

Brand: PCE Instruments

€167,90 IVA esclusa €204,84 IVA inclusa

Hai bisogno di aiuto? Chiamaci 049.2021144

Richiedi maggiori informazioni

Stampa

Segnala a un amico

Scheda tecnica

Prodotto acquistabile su ordinazione, contattaci per informazioni

Categorie: Regolazione e Controllo, Strumenti PCE

Descrizione
Informazioni aggiuntive
Scheda tecnica

Convertitore di segnali con più di 100 combinazioni possibili / Segnali di ingresso analogici (0 … 10V, 4 … 20 mA, Pt100, termocoppia) convertiti in segnali analogici normalizzati, con separazione galvanica

Il convertitore di segnali universale converte un segnale di ingresso analogico in un segnale di uscita analogico. I segnali di ingresso e uscita del convertitore di segnali hanno la separazione galvanica. Le impostazioni del range di ingresso e uscita del convertitore di segnali vengono eseguite attraverso due tasti. Il tipo di impostazione viene visualizzato su di un display LED interno.

Il convertitore di segnali è un dispositivo universale grazie a più di 100 combinazioni diverse di ingresso e uscita, così come il ridimensionamento libero all’interno degli intervalli stabiliti. Ciò comporta un risparmio importante. Dal momento che i range di ingresso e uscita possono essere stabiliti in modo identico, il dispositivo può essere usato anche per il disaccoppiamento galvanico. Il convertitore universale può essere facilmente posizionato su di una guida DIN standard. Il convertitore di segnali è alimentato con una tensione tra 18 … 265V AC/DC.

– Preselezione di 100 combinazioni
– Impostazione libera
– Pronto per funzionare in meno di 5 minuti
– Converte il segnale di ingresso analogico
– Separazione galvanica
– Alimentazione: 18 … 265V AC/DC

Ingresso	Range di misura	Precisione	Sovraccarica

Corrente	4 … 20 mA	<0,3% F.S.	Max. 25 mA
Tensione	0 … 10V	<0,3% F.S.	Max. 25V DC

Potenziometro 0 … 100%	0 … 500 Ω 0 … 20 kΩ	<1% F.S.

Resistenza	0 … 2,5 kΩ 0 … 5 kΩ 0 … 10 kΩ 0 … 25kΩ 0 … 50 kΩ 0 … 100kΩ	<1% F.S.

NTC (R₂₅=10K; β=3500) NTC (44006)	-60 … 90 °C -60 … 90 °C 0 … 90 °C	<1%F.S.

Termocoppia J	0 … 150 °C 0 … 300 °C 0 … 450 °C 0 … 600 °C 0 … 800 °C 0 … 1000 °C 0 … 1200 °C	<0,5% F.S.

Termocoppia K	0 … 150 °C 0 … 300 °C 0 … 450 °C 0 … 600 °C 0 … 800 °C 0 … 1000 °C 0 … 1350 °C	<0,5% F.S.

Termocoppia N	0 … 150 °C 0 … 300 °C 0 … 450 °C 0 … 600 °C 0 … 800 °C 0 … 1000 °C 0 … 1300 °C	<1% F.S.

Termocoppia E	0 … 150 °C 0 … 300 °C 0 … 450 °C 0 … 600 °C 0 … 900 °C	<0,5% F.S.

Termocoppia T	0 … 100 °C 0 … 200 °C 0 … 300 °C 0 … 400 °C	<1% F.S.

Termocoppia R	0 … 900 °C 0 … 1200 °C 0 … 1500 °C 0 … 1750 °C	<2% F.S.

Termocoppia S	0 … 900 °C 0 … 1200 °C 0 … 1500 °C 0 … 1750 °C	<2% F.S.

Pt100 (2 e 3 fili)	-200 … 200 °C -100 … 100 °C -50 … 50 °C	<0,5% F.S.
Pt100 (2 e 3 fili)	0 … 100 °C 0 … 200 °C 0 … 300 °C 0 … 400 °C 0 … 500 °C 0 … 600 °C 0 … 700 °C	<0,3% F.S.

Pt500	-150 … 150 °C 0 … 300 °C 0 … 630 °C	<1% F.S.

Pt1000	-150 … 150 °C 0 … 300 °C 0 … 630 °C	<1% F.S.

Ni100	-60 … 180 °C	<1%F.S.
Ni1000	-60 … 180 °C	<1% F.S.

Stabilità termica

150 ppm/°C

Tempo di risposta

300 ms ( 0 … 99% F.S.)

Uscita

Attiva: 4 … 20 mA; Carico max. 400 Ω
Passiva: 4 … 20 mA; max. 30V sui terminali
0 … 10 V; Carica minima 1 kΩ

Configurazione della tastiera

2 tasti

Configurazione del display

2 digit da 7 segmenti, altezza: 5 mm, rosso

Alimentazione

18 … 265V AC/DC / 45 … 65 Hz

Consumo

< 1,0 W

Cablaggio per alimentazione

1 … 2,5 mm²

Categoria di sovratensione

Isolamento

2300 Veff (60 secondi)

Grado di protezione

IP30

Montaggio

Guida DIN standard (35 x 7,5 mm)

Temperatura operativa

0 … +50 °C senza condensazione

Temperatura di stoccaggio

-20 … +70 °C senza condensazione

Tempo di riscaldamento

Circa 15 minuti

Dimensioni

106 x 108 x 22,5 mm

Peso

<150 g

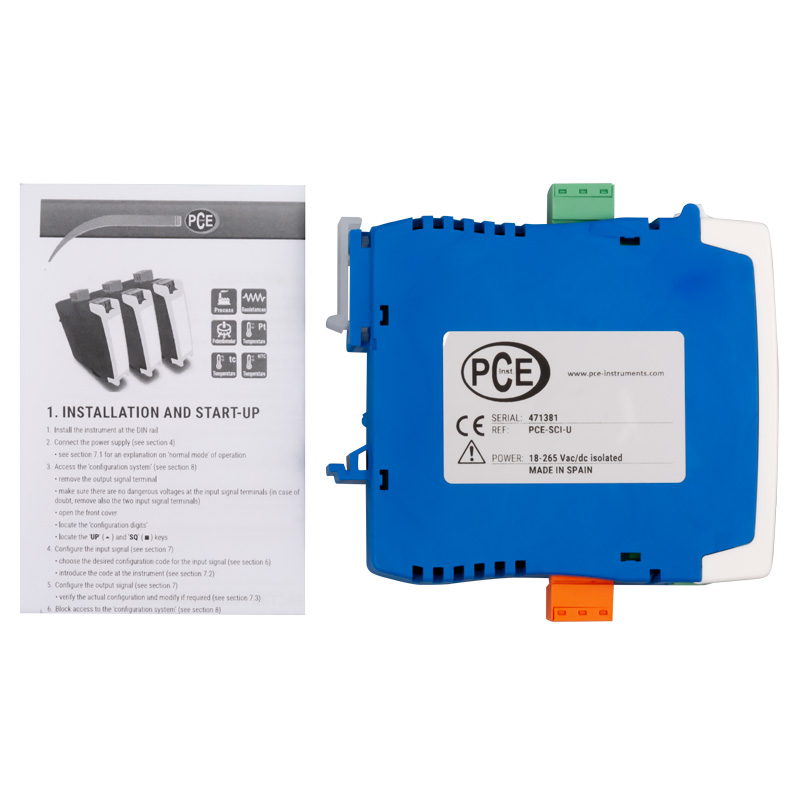

1 x Convertitore di segnali PCE-SCI-U,
Istruzioni per l’uso (Disponibili in Inglese, Italiano in traduzione)

Scarica scheda/manuale in PDF

ean	4250348722256
brand	PCE Instruments
