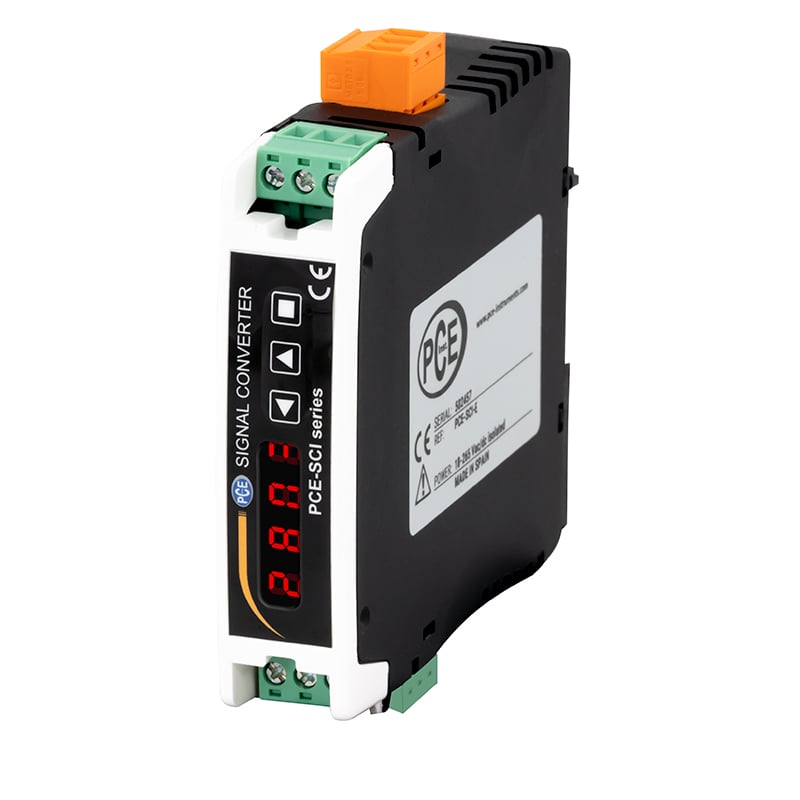

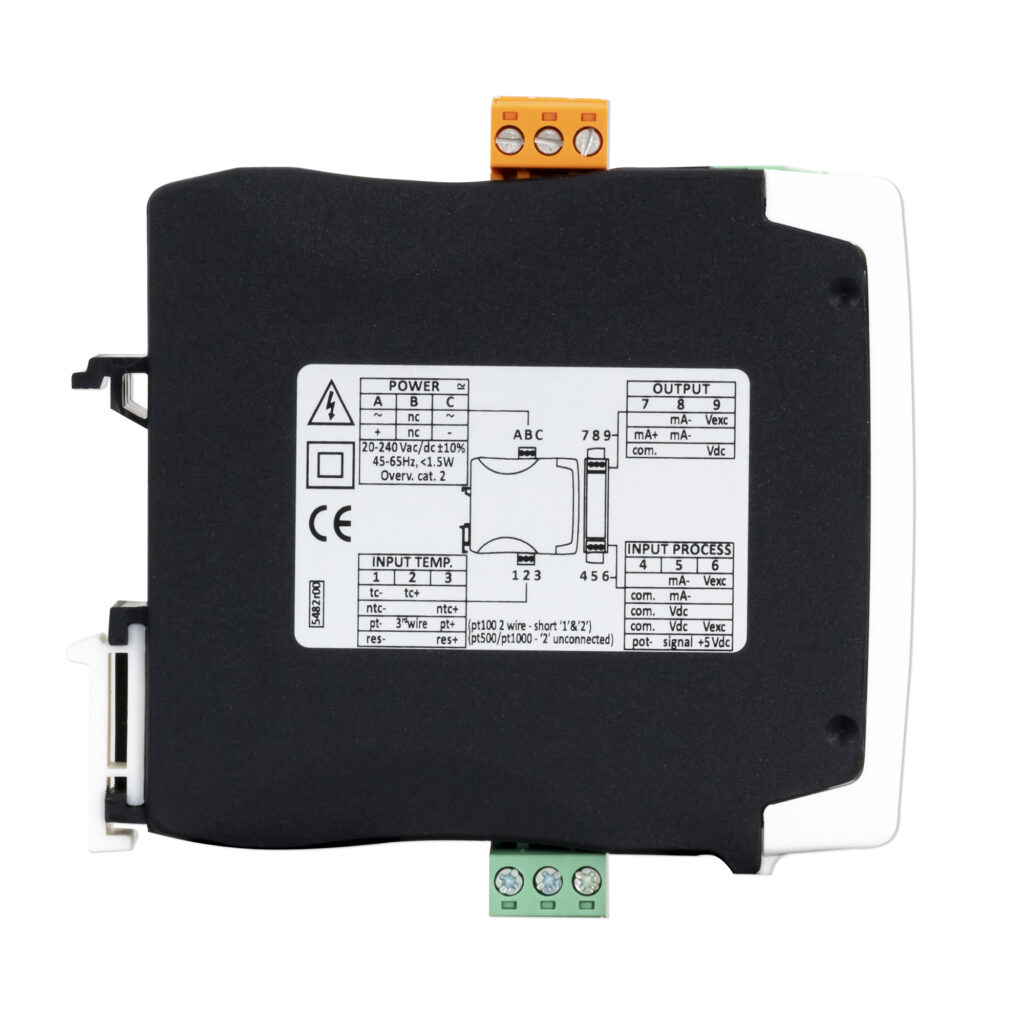

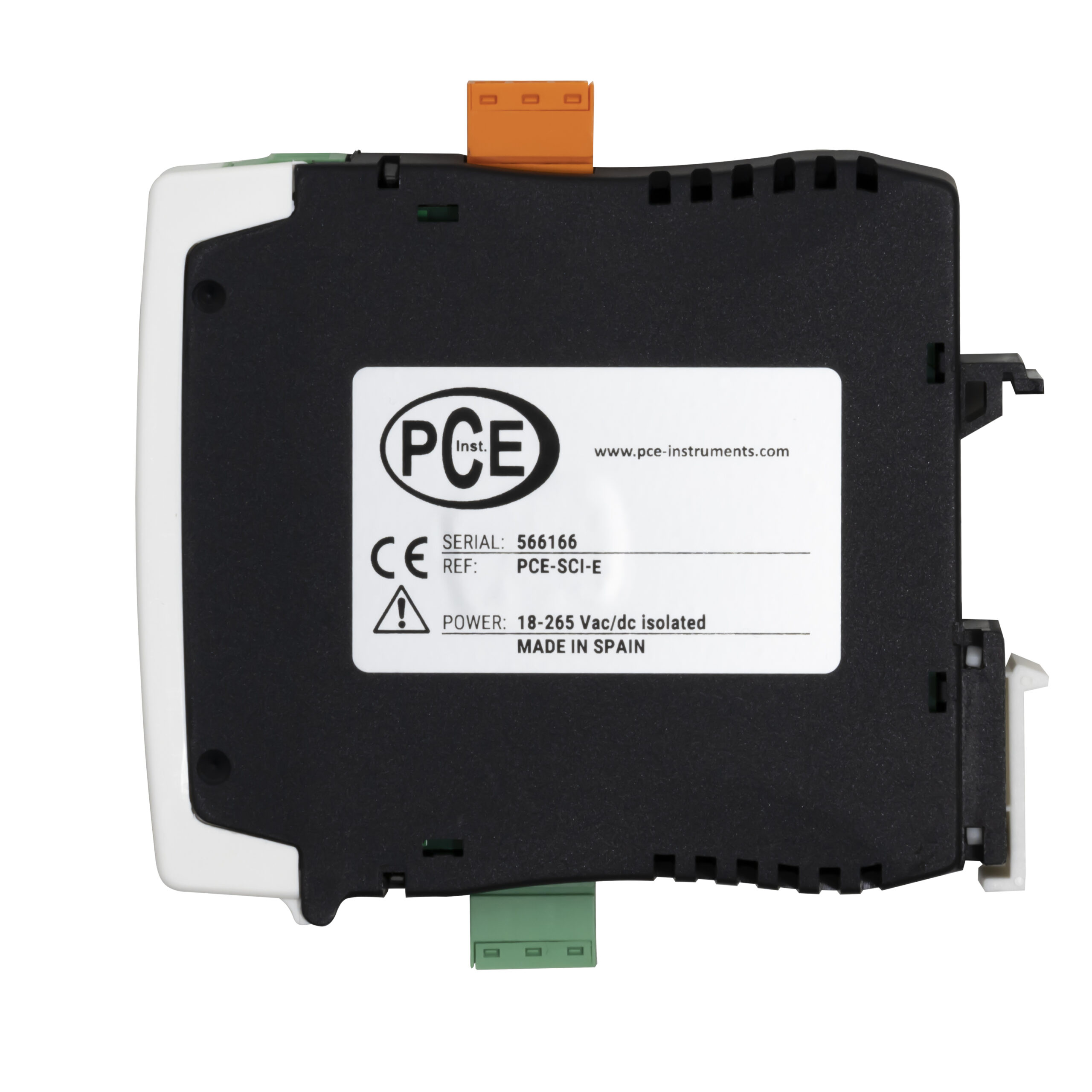

Oltre a impostare in modo identico i range di ingresso e uscita, è possibile utilizzare questo convertitore di segnali nella separazione galvanica. Il convertitore di segnali viene configurato direttamente attraverso i tasti incorporati. Questa particolarità elimina la necessità di dover utilizzare un cavo e un software per configurare il dispositivo. Questo convertitore di segnali è adatto per il montaggio su guida DIN. Il convertitore di segnali viene alimentato con una tensione tra 18 … 265 V AC/DC e con una frequenza tra 45 e 65 Hz.
– Range di misura tensione: 0 … 600V AC/DC
– Segnale di uscita attivo e passivo
– Display e tasti per la configurazione
– Misurazione della frequenza
– Range di misura corrente: 0 … 5 A AC/DC
| Segnali di ingresso | |
| Tensione alternata | |
| Range di misura | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V AC 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV AC |
| Precisione | <0,3% F.S. |
| Segnale massimo di ingresso | 800 V AC nel range 10 … 600 V AC 50 V AC nel range 50 mV AC … 2 V AC |
| Resistenza della misurazione | 13 MΩ nel range 0 … 600 V AC 81 KΩ nel range 50 mV AC … 2 V AC |
| Tipo di misurazione | True RMS |
| Categoria di protezione | CAT-II 300 V AC |
| Tensione continua | |
| Range di misura unipolare | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V DC 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV DC |
| Range di misura bipolare | 11 / 12 / 110 / 115 / 130 / 160 / 1100 / 1150 / 1300 / 1450 / 1600 V DC 150 /1 60 / 175 / 1100 / 1150 / 1200 / 1300 / 1500 mV DC |
| Precisione | <0,2% F.S. |
| Segnale massimo di ingresso | 800 V DC nel range 10 … 600 V DC 50 V DC nel range 50 mV DC … 2 V DC |
| Resistenza della misurazione | 13 MΩ nel range 10 … 600 V DC 81 KΩ nel range 50 mV DC … 2 V DC |
| Corrente alternata | |
| Range di misura | 0 … 1 / 2 / 3 / 4 / 5 A AC 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC |
| Precisione | <0,3% F.S. |
| Segnale massimo di ingresso | 7 A AC nel range 300 mA AC … 5 A AC (durante un massimo di 7 secondi) 150 mA AC nel range 5 mA AC … 75 mA AC |
| Resistenza della misurazione | 20 mΩ nel range 300 mA AC … 5 A AC 3,33 Ω nel range 5 mA AC … 75 mA AC |
| Corrente continua | |
| Range di misura | 0 … 1 / 2 / 3 / 4 / 5 A DC 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC |
| Precisione | <0,2% F.S. |
| Segnale massimo di ingresso | 7 A DC nel range 300 mA DC … 5 A D (durante un massimo di 7 secondi) 150 mA DC nel range 5 mA DC … 75 mA DC |
| Resistenza della misurazione | 20 mΩ nel range 300 mA DC … 5 A DC 3,33 Ω nel range 5 mA DC … 75 mA DC |
| Frequenza | |
| Range di misura impostabili per tensione   | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Range di misura impostabili per corrente | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Precisione | <0,2% F.S. |
| Tempo di risposta | |
| Segnali AC | <350 ms tipico 0 ... 99% |
| Segnali DC | <90 ms tipico 0 ... 99% senza filtro <175 ms tipico 0 ... 99% con filtro 50/60 Hz <350 ms tmpico 0 ... 99% con filtro 50 e 60 Hz |
| Segnali di uscita | |
| Uscita di corrente attiva | 4 … 20 mA (minimo 0 mA e massimo <22 mA) |
| Uscita di corrente passiva | 4 … 20 mA (massimo 30 V DC) |
| Uscita di tensione | 0 … 10 V DC (minimo 0 V DC e massimo <11 V DC) |
| Resistenza di carico | Uscita di corrente massima <400 Ω Uscita di tensione minima >1 KΩ |
| Altre specifiche tecniche | |
| Tutte le precisioni indicate sono applicabili con una temperatura ambientale di 25 °C | |
| Stabilità termica | 150 ppm / °C |
| Alimentazione | 18 … 265 V AC/DC isolato (20 … 240 V AC/DC 110%) |
| Frequenza | 45 … 65 Hz |
| Consumo | <1,5 W |
| Misura del cavo | 1 … 2,5 mm2 |
| Categoria di sovratensione | CAT-II |
| Isolamento | 3000 Veff (60 secondi) |
| Grado di protezione | IP30 |
| Protezione anti urto | IK06 |
| Condizioni operative | 0 … +50 °C, 0 … 95% U.R. senza condensa |
| Condizioni di stoccaggio | -20 … +70 °C, 0 … 95% U.R. senza condensa |
| Tempo di riscaldamento | 15 minuti |
| Altitudine massima operativa | 2.000 m |
| Montaggio | Guida DIN standard, 35 x 7,5 mm |
| Collegamento | Morsetti a vite plug-in |
| Materiale della struttura | Polyamid V0 |
| Dimensioni | 106 x 108 x 22,5 mm |
| Peso | <150 g |
Istruzioni per l’uso (disponibili in Inglese, Italiano in traduzione)
