ANALIZZATORE DI VIBRAZIONI PER DL81/08 HD2070

Kit per la misura su tre assi delle vibrazioni trasmesse al sistema mano-braccio e al corpo intero con pad in gomma per la misura delle vibrazioni trasmesse attraverso sedili e schienali.

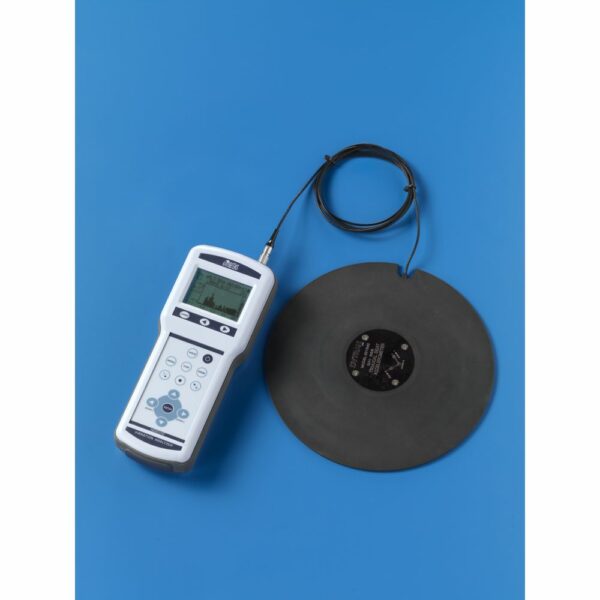

Il kit è composto dall’analizzatore di vibrazioni a tre canali HD2070 e due accelerometri triassiali con pad per sedile e dagli adattatori per il montaggio dell’accelerometro per misure mano-braccio.

Fornisce i parametri di misura richiesti dalla normativa vigente in materia di protezioni dei lavoratori dal rischio connesso alle vibrazioni ed è in grado di misurare sia le vibrazioni trasmesse al sistema mano-braccio che al corpo intero.

Strumento conforme alle norme relative al DL81/08.

È stato progettato coniugando la semplicità di uso con la massima flessibilità di utilizzo e la possibilità di adattare lo strumento all’evoluzione della normativa in materia di vibrazioni.
Il firmware è aggiornabile direttamente dall’utente con il programma Noise Studio in dotazione.

Il kit include:
• HD2070: Analizzatore di vibrazioni su tre assi con data logger e memorizzazione di commenti vocali.• Accelerometro triassiale IEPE con sensibilità 100 mV/g per la misura delle vibrazioni trasmesse al corpo intero (range ±10 g, peso 13 g circa) inserito in un pad in gomma per la misura dell’accelerazione trasmessa attraverso il sedile e lo schienale.

• Accelerometro triassiale IEPE con sensibilità 10 mV/g per la misura delle vibrazioni trasmesse al sistema mano-braccio (range ±500 g, peso 10g).

• Adattatori per il montaggio dell’accelerometro (HD2030.124) per misure mano-braccio.

Specifiche:
• Rileva accelerazioni su tre assi per mezzo di accelerometri con elettronicadi amplificazione integrata (IEPE o di tipo equivalente). È possibile collegare tre accelerometri singolo asse o un accelerometro tri-assiale. Il collegamento a bassa impedenza e basso rumore evita disturbi e interferenze elettromagnetiche.

• Effettua le elaborazioni simultaneamente sui tre assi, calcolando le accelerazioni ponderate. Visualizza l’accelerazione, la velocità o lo spostamento per ciascuna banda di frequenza. Le ponderazioni di frequenza sono scelte liberamente in funzione dell’applicazione specifica.

• La funzione di data logging memorizza profili multipli e spettri utilizzando sia la memoria interna da 8MB che una memory card (MMC o SD fino a
2GB). Ciascuna registrazione può essere documentata con un commento vocale. Inoltre, l’HD2070 può essere utilizzato come un registratore audio,
quale ulteriore possibilità di documentare le misure.

• Il programma “Navigatore” di cui è dotato l’analizzatore, permette di esaminare le misure registrate e di ascoltare i commenti vocali direttamente con l’HD2070.

• Per una rapida impostazione dello strumento si possono memorizzare fino a nove setup, personalizzati dall’utente secondo specifiche applicazioni. Il setup desiderato viene identificato facilmente mediante il titolo associato.

• La calibrazione può essere effettuata sia utilizzando i dati di taratura degli accelerometri che con un generatore di vibrazioni. Le ultime 120 calibrazioni eseguite sono annotate in un file e memorizzate in un’area protetta e riservata della memoria permanente dello strumento. Il programma di interfaccia Noise Studio in dotazione aggiunge automaticamente il file con le calibrazioni alle misure durante lo scarico dei dati nella memoria del PC.

• L’HD2070 può essere completamente controllato da un PC attraverso le interfacce RS232 ed USB, utilizzando un apposito protocollo di comunicazione.

Applicazioni:
L’analizzatore HD2070 è in grado di eseguire tutte le misure richieste dalla legislazione in merito alla protezione dei lavoratori dal rischio di esposizione alle vibrazioni meccaniche (Decreto Legislativo 19 agosto 2005 N.187) e del rischio di lesioni nei seguenti casi:
• vibrazioni trasmesse al sistema mano-braccio attraverso utensili vibranti o oggetti sottoposti a vibrazioni o impatti,
• vibrazioni trasmesse al corpo intero attraverso il sedile di guida di veicoli,
• vibrazioni trasmesse al corpo intero in stazioni di lavoro,
• vibrazioni trasmesse al corpo intero da edifici sottoposti a vibrazioni o impatti.

Norme tecniche:
• ISO 8041 del 2005
• ISO 5349-1 del 2001 (vibrazioni trasmesse al sistema mano-braccio)
• ISO 2631-1,2,4 e 5 del 1997 (vibrazioni trasmesse al corpo intero)

Modalità di misura:
• HA: vibrazioni trasmesse al sistema mano-braccio
• WB: vibrazioni trasmesse al corpo intero
• BV: vibrazioni negli edifici
Parametri di misura: RMS, VDV, MTVV, Picco, Max, Min
